Udskiftning af tungt stålbeslag er en af de mest praktiske ændringer, en rytter kan foretage. ENtitanium bolter omkring 40-45 % lettere end en sammenlignelig stålbefæstelse, men leverer stadig god gribekraft. Materialet modstår også korrosion på en måde, som bart stål bare ikke kan røre ved. Uanset om du konstruerer en weekend-banecykel, opgraderer en gademaskine eller laver et enkeltstående projekt, kan det spare dig tid, vanskeligheder med montering og holde din konstruktion pålidelig i mange år, hvis du ved, hvordan du vælger den passende fastgørelsesanordning.
Hvilket arbejde skal din titaniumbolt udføre?
Belastningstype og placering har betydning

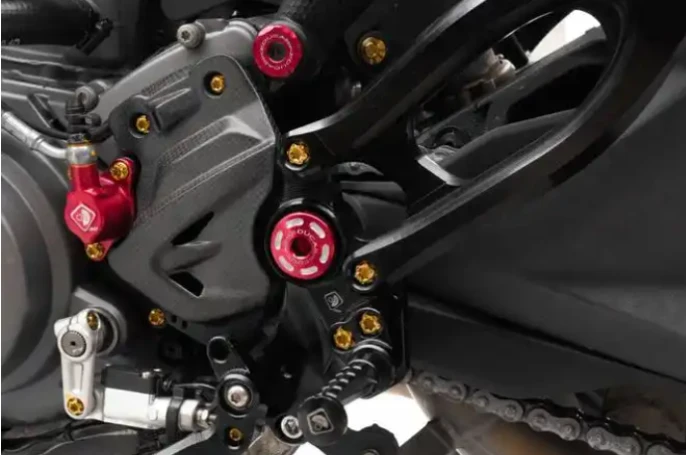

Før du køber et fastgørelseselement, skal du tænke over, hvad bolten rent faktisk udretter. Et fastgørelseselement, der understøtter et let kåbepanel, vil se en helt anden belastningsprofil end en, der understøtter et fodpindsbeslag eller et udstødningsvarmeskjold. Bolte i krævende indstillinger med høje vibrationer (omkring motoren eller affjedringen for eksempel) skal opretholde deres klembelastning under cykliske belastninger. Tolerancen for kvalitet og specifikation er meget større for bolte i statiske situationer med lav belastning.
Data fra ASM International om titanlegeringer viser, at trækstyrken af kommercielt rene titaniumkvaliteter varierer fra omkring 240 til 550 MPa afhængigt af kvaliteten. Ti-6Al-4V-legeringen (Gr5) kan have en minimumsbrudstyrke på 895 MPa. Ved at matche materialets kapacitet til den reelle belastning undgår man over-engineering og også farlige underspecifikationer.
Korrosionsmiljø og serviceforhold
Fugt, vejsalt og udstødningsvarme er faste venner på en motorcykel. Detitanium boltskaber en permanent selvfornyende oxidbelægning, som er væsentligt mere modstandsdygtig over for disse forhold end almindeligt kulstofstål. Den passive oxidbelægning ændrer sig, når den skrabes. Hvilket betyder noget for udsat hardware. Denne korrosionsadfærd er en reel praktisk fordel, ikke kun et markedsføringsløfte, for steder i nærheden af udstødningssystemer eller tilstødende marinemiljøer.
Valg af Titanium Bolt Grade: Gr2 eller Gr5
Kommercielt rent titanium vs. titaniumlegering
Grade 2 (Gr2) er arbejdshesten af kommercielt rent titanium. Den har stærk duktilitet, stor korrosionsbestandighed og er let bearbejdelig. Den er velegnet til applikationer med lavere stress, herunder kåber, kropspaneler, belægninger og ikke-strukturelt tilbehør. Ti-6Al-4V har en flydespænding på omkring 3 til 4 gange den for Gr2, men er væsentligt lettere end stål. Gr5 er det bedste materiale til fastgørelseselementer, der vil opleve store mekaniske belastninger såsom: motorophæng, beslagsamlinger, chassistilbehør.
NAVI Titanium tilbyder titanium bolte i en række forskellige kvaliteter, herunder Gr1, Gr2, Gr5, Gr9 og Gr23 blandt andre, så du kan vælge det perfekte materiale til jobbet i stedet for at have ét valg for hvert sted på cyklen.
Hvorfor er karaktervalg ikke valgfrit?
Der er en betydelig mulighed for at få den forkerte karakter. Hvis Gr2 bruges, hvor Gr5-styrke er påkrævet, kan der opstå fastgørelsesforvrængning ved belastning. Gr5 everyplace tilføjer unødvendige udgifter, hvor Gr2 ydeevne er perfekt nok. En metodisk tilgang til valg af kvalitet baseret på belastningsanalyse og servicemiljø giver et mere sammenhængende resultat end blot at vælge den dyreste eller mest anerkendte kvalitet for hver boltplacering.
Hvilken størrelse skal din titaniumbolt være?
Tråddiameter, stigning og længde

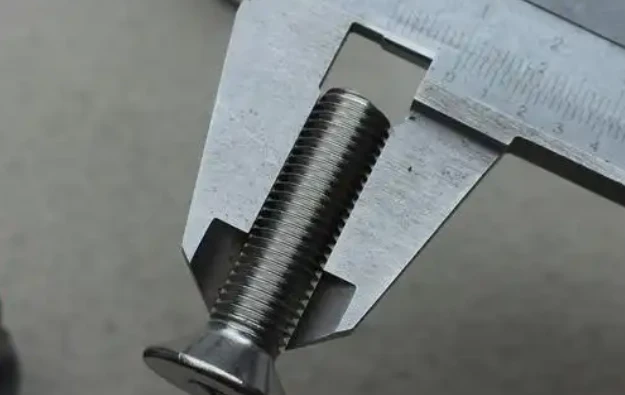

De fleste motorcykelfastgørelser er metriske størrelser. M5 x 0,8, M6 x 1,0, M8 x 1,25 og M10 x 1,25 vil dække langt de fleste steder på nuværende cykler. Den klemkraft, som en samling med succes kan opnå, afhænger af længden af det indgrebne gevind, ikke længden af bolten. Mål komponentstakken nøjagtigt, inklusive grebslængde, skivetykkelse, hvis det er relevant, og gevindindgrebsdybden i den parringskomponent, alt sammen medvirkende til den præcise samlede boltlængde. Hvis bolten er for kort, er der ikke nok gevindkontakt. Hvis den er for lang, kan den bunde, før samlingen er sikkert fastgjort.
Brugerdefinerede længder og ikke-standardkonfigurationer
Mange modifikations- og restaureringsopgaver omfatter dele, der ikke er af kataloglængde.

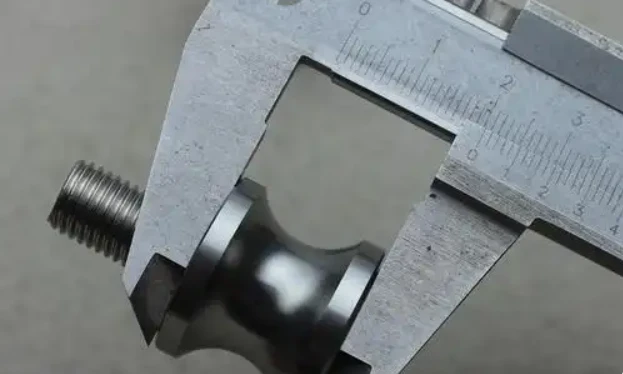

Ved hjælp af CNC-bearbejdning er det nemt at fremstilletitanium boltei ikke-standard længder, specialiserede skulderdiametre eller reducerede skaftprofiler. For at begynde en skræddersyet fremstilling er enten et dimensionelt design, en brugt original bolt som referenceprøve eller en klar skriftlig specifikation tilstrækkelig. Denne alsidighed er en af de praktiske grunde til, at ryttere, der arbejder på unikke builds eller ældre modeller, går til en professionel udbyder i stedet for et generisk hardwarekatalog.
Hoved- og drevmuligheder for installation af titaniumbolte
Matchende hovedtype til installationsplads
Sekskanthovedet, socket-hovedhætten, knaphovedet og undersænkningen er velegnede til forskellige installationsområder. En topbolt er god til forsænkede lommer, hvor en unbrakonøgle kan nå, men en skruenøgle ikke kan. Knaphovedbolten giver en lav profil og et rent udseende på kåber og udvendige paneler. En flush-headed bolt er forsænket i overfladen, hvor blotlagt hardware ville forårsage en hage eller forstyrrelse i aerodynamikken. Tilpasning af hovedgeometrien til den tilgængelige plads og til drejningsmomentkravet, monteringsproblemer og afisolerede drivrecesser undgås.
Kørestil og momenttransmission
Interne sekskant (Allen), Torx og slidsede drev er alle på bordet. Torx-drev spreder drejningsmomentet over en større kontaktflade og er mindre tilbøjelige til at falde ud ved højere tilspændingsbelastninger, hvilket er vigtigt i snævre motorrumspositioner med begrænset adgang.
Interne hex-drev er stadig den mest populære løsning til almindeligt motorcykeludstyr. Ved at specificere kørestilen på forhånd (sammen med hovedtype og eventuelle krav til overfladebehandling), kan du fjerne enhver usikkerhed og gå direkte i produktion. Du eliminerer risikoen for at få en del, der ikke passer ind i dit montageudstyr.
Bekræftelse af dit titaniumboltvalg hos en leverandør
Oplysninger, der skal forberedes, før du kontakter en leverandør
En klar specifikation skærer ned på frem og tilbage og fremskynder tilbudsprocessen. Læs op på Grade - Titanium Gevind Diameter og Pitch Længde for at blive klar. Total type af hoved Drive Type Overfladefinish Standard (ASTM, DIN, JIS eller GB/T) Tolerancer Mængde Hvis applikationen ikke er standard, er et billede eller en modeldel bedre end ord alene til at vise, hvad der er behov for. Før du afslutter et tilbud, ser NAVI Titanium på hver specifikation for at se, hvilken slags materiale der er behov for, om dimensionerne er mulige, og hvilken slags bearbejdning der er nødvendig.
Kvalitetsverifikation og produktionssporbarhed
En pålidelig leverandør af titaniumbolte dokumenterer sporbarheden af materialer fra indgående råmateriale til slutproduktinspektion.
NAVI Titanium er ISO 9001 certificeret. Indgående titaniumstang og -stang undersøges for kvalitet og tilstand før CNC-fremstilling. De sidste dele kontrolleres for mål, gevindmål og overfladetilstand, inden de pakkes og sendes. For køberen, der foretager tilbagevendende ordrer eller køber komponenter til et produktionsprogram, giver denne sporbarhedsramme garantien for konsistens, som engangskøb fra ikke-certificerede leverandører ikke kan.
Konklusion
At vælge det rigtigetitanium boltfor en motorcykel er et spørgsmål om fire overvejelser. Belastningen og miljøet, som bolten skal modstå, titaniumkvaliteten, der opfylder regningen, den dimensionelle specifikation, der matcher samlingen, og hoved- og drevkonfigurationen, som installationen kræver. Ved bevidst at tage fat på hvert af disse problemer - og formidle dem tydeligt til en kompetent leverandør - får du et fastgørelseselement, der fungerer pålideligt og passer ordentligt første gang.
FAQ
1. Spørgsmål: Kan jeg bruge en titaniumbolt som en direkte erstatning for en stålbolt uden nogen ændring?
+
-
A: I de fleste ikke-kritiske motorcykelapplikationer kan en titaniumbolt erstatte en stålbefæstelse med samme diameter, stigning og længde uden ændringer. Kontroller, at karakterens trækstyrke er nok til belastningen, og brug det rigtige drejningsmomenttal. Titaniums elasticitetsmodul er anderledes end stål, så momentparametrene fra den originale producents håndbog bør krydshenvises til titaniumleverandørens råd.
2. Sp: Er titanium tilbøjeligt til at gnave, når det skrues ind i aluminiumskomponenter?
+
-
A: Titanium kan være tilbøjeligt til at gnave i visse metal på metaltrådskombinationer, især med aluminium. Brugen af en egnet anti-fast sammensætning til gevindene før montering reducerer denne fare betydeligt. Dette er almindelig praksis i væddeløbs- og rumfartsindustrien, når der bruges titaniumbefæstelser i kontakt med aluminiumshuse.
3. Sp: Hvilke overfladefinishmuligheder er tilgængelige for titanium motorcykelbolte?
+
-

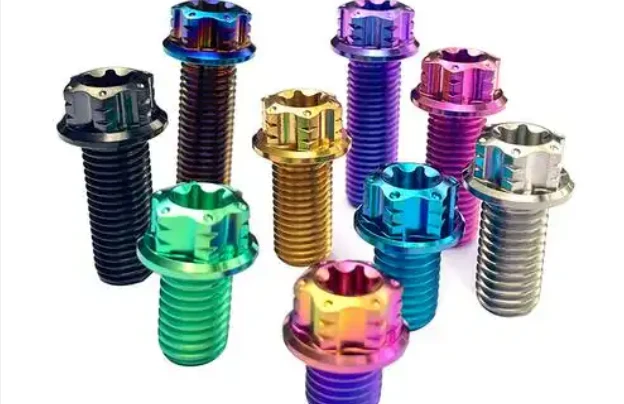

A: Typiske valg omfatter bearbejdet finish (naturligt titanium), perleblæst mat, poleret brillant og anodiseret. Anodisering af titanium skaber et spektrum af farver ved at kontrollere tykkelsen af oxidlaget uden at tilføje farvestof eller belægningsmateriale. Det betyder, at finishen er holdbar og iboende til overfladen, snarere end noget, der er placeret ovenpå.
Klar til at købe titanium bolte? Kontakt NAVI Titanium
NAVI Titanium er en dedikerettitanium boltleverandør med over ti års erfaring med CNC-bearbejdning i Baoji, det anerkendte center for titaniumproduktion i Kina. Vi fremstiller bolte, skruer, møtrikker, tapper, skiver og brugerdefinerede fastgørelseselementer i Gr1, Gr2, Gr5, Gr9, Gr23 og andre kvaliteter til ASTM, DIN, JIS og GB/T standarder. Vores ISO 9001-certificerede facilitet giver fuld materialesporbarhed, gevindmålerinspektion og dimensionsverifikation på hver ordre. Uanset om du har brug for en lille prøvebatch til en brugerdefineret konstruktion eller en gentagen produktion til et motorcykelkomponentprogram, er vores ingeniørteam klar til at gennemgå dine specifikationer og give et præcist tilbud. Kontakt os klsales@navititanium.comat komme i gang.
Referencer
1. Donachie, MJ Titanium: A Technical Guide. 2nd ed. ASM International, 2000.
2. Boyer, R., Welsch, G., og Collings, EW Materials Properties Handbook: Titanium Alloys. ASM International, 1994.
3. ASTM International. ASTM F467 / F467M: Standardspecifikation for ikke-jernholdige møtrikker til generel brug. ASTM International.
4. ASTM International. ASTM F738M: Standardspecifikation for metriske bolte, skruer og bolte i rustfrit stål (refereret til sammenlignende fastgørelsesstandardmetode). ASTM International.
5. Peters, M., og Leyens, C. Titanium og titanlegeringer: Grundlæggende og applikationer. Wiley-VCH, 2003.
6. Society of Automotive Engineers. SAE Technical Paper: Fastener Material Selection for Motorsport and High-Performance Vehicle Applications. SAE International.
