Titaniumanode til vandbehandling: Katalytisk optimering for lavere energiforbrug

Klorudviklingsreaktionen ved anodeoverfladen er det, der får natriumhypochloritproduktionen til at fungere. Chloridioner bevæger sig mod den positivt ladede elektrode, når saltvand strømmer gennem en elektrolysecelle. Titananodestangens katalytiske lag gør det lettere for elektroner at bevæge sig, hvilket lader kloridoxidation ske ved lavere spændingsniveauer. Dette fald i overpotentiale fører umiddelbart til energibesparelser i processer, der kører hele tiden.

Titanium substrat valg er vigtigt af en række årsager, der alle er forbundet med hinanden. Metallet har en meget høj modstandsdygtighed over for korrosion forårsaget af klor og holder sin form under sure forhold som dem, der skabes ved elektrolyse. Det naturligt forekommende titaniumdioxidlag fungerer som en base for isolering og skal behandles på en bestemt måde, før katalysatoren tilsættes. Ved at ændre underlaget på den rigtige måde laves en ledende grænseflade, der stopper passivering, som er en almindelig fejltilstand, hvor metallet under belægningen holder op med at lede elektricitet.

I disse dage bruger blandede metaloxidfilm ruthenium, iridium og platin i meget nøjagtige mængder. Hver del af det katalytiske system tilføjer et andet sæt kvaliteter til helheden. Det er billigt at påfylde rutheniumdioxid, som har en høj kloromdannelsesaktivitet. Iridiumoxid gør elektroden meget stabil under anodisk polarisering, hvilket stopper opløsningen, der forkorter dens levetid. Tilføjelse af platin forbedrer ledningsevnen og modstandsdygtigheden over for rust i visse områder.

Forholdet mellem disse ting er stærkere end summen af ​​deres dele. Undersøgelser udført i laboratoriet viser, at optimerede ternære sammensætninger har 30-40 % mindre overpotentiale end enkelt-metalbelægninger. Denne forbedring kommer fra ændring af de elektroniske strukturer på overfladen af ​​katalysatoren. Disse ændringer sænker hindringerne for aktiveringsenergi til kloridoxidation. Når avancerede formuleringer bruges i marken, viser installationer konsekvent 20-40 % mindre energiforbrug end ældre elektrodeteknologier.

Kommunale spildevandsrensningsanlæg, der behandler 10.000 til 50.000 kubikmeter spildevand hver dag, har oplevet store forbedringer i deres drift, siden de gik over til katalytisk optimerettitanium anode stangelektroder. Et casestudie fra et renseanlæg ved kysten viste, at energiomkostningerne faldt med 28 %, mens desinfektionseffektiviteten forblev den samme. Anlægget sagde, at de ikke behøvede at udskifte nogen elektroder i løbet af en 7-årig sporingstid. Dette var meget anderledes end den 18-måneders udskiftningscyklus, de havde med grafitelektroder før.

På samme måde tjener svømmebadsejere på at skulle håndtere og opbevare kemikalier mindre. Når hypoklorit fremstilles på-stedet, behøver det ikke at blive transporteret, og der er ingen sikkerhedsproblemer med koncentreret blegemiddel. Med den elektrokemiske metode bruges simple saltopløsninger til at lave desinfektion på brugsstedet. Katalytisk optimering sørger for, at opsætninger i hjemmet og i erhvervsvandcentre fungerer pålideligt med lidt energi-normalt 85 til 120 watt for systemer, der betjener 50.000-liters pools.

Avancerede produktionssystemer bruger successiv aflejring til at skabe komplekse belægningsmønstre. Gradientmetoder ændrer materialeforhold i hele belægningstykkelsen i stedet for at gøre katalysatorlagets sammensætning ens. Klæbning og stresshåndtering er topprioriteterne for det tyndeste lag, som kommer i kontakt med titaniumsubstratet. Titanium- og tantaloxider udvider og komprimeres, når de opvarmes, derfor indeholder denne base flere af dem.

Efterhånden som de mellemliggende lag bliver klor-aktive, øges ruthenium og iridium støt. Skarpe overflader ville producere mekanisk stress under temperaturcyklusser, men denne beskedne makeupændring forhindrer dette. Elektroder udvider og krymper i cyklusser på grund af variationer i pH, temperatur og strømtæthed. Gradientstrukturer fordeler spændinger på tværs af bredere områder, hvilket reducerer mikrorevner.

Ved elektrolytkontakten opsamler det øverste katalytiske lag aktivitet-forstærkende stoffer. Tilsætning af ruthenium til overfladen fremskynder oxidation af klorid, mens det beskytter laget nedenunder. Denne arkitektoniske løsning tackler et-langvarigt problem: balancering af høj katalytisk aktivitet med stabilitet. At optimere det ene element på bekostning af det andet fungerer godt for standard ensartede frakker.

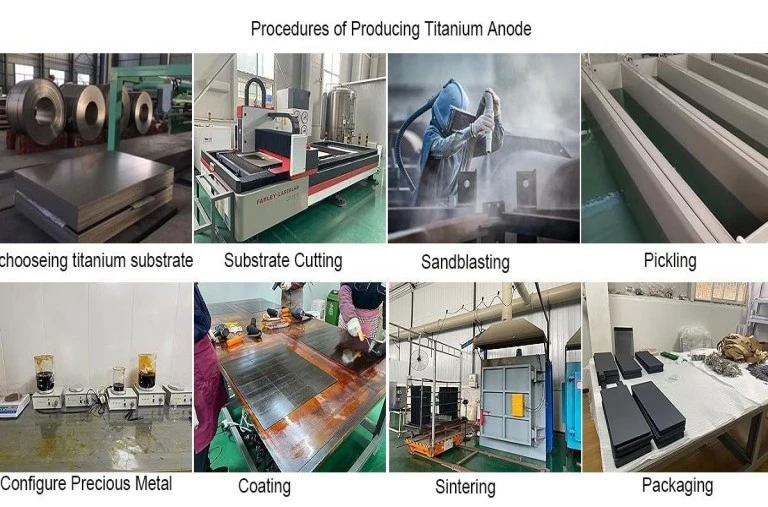

Hvor længe en elektrode holder, bestemmes i høj grad af bindingen mellem katalysatorlaget og titaniumbasen. Uanset hvor god belægningen er, vil den skalle af for tidligt, hvis overfladen er forurenet eller ikke ru nok. Flertrins kemisk ætsning og termisk behandling bruges i de bedste forberedelsesprotokoller i branchen. Kontrolleret syreætsning fjerner overfladeoxider og forurenende stoffer, samtidig med at overfladen bliver mikroskopisk mere ru, hvilket gør det lettere for bindinger at klæbe.

Overfladekemien og krystalstrukturen aftitanium anode stangmateriale ændres ved at opvarme det i kontrollerede atmosfærer. Visse temperaturmønstre danner bindingspletter, der er gode til at bruge katalysatoren senere. Forskning viser, at optimeret forbehandling gør dækbindingen stærkere med 60-80 % sammenlignet med måder, der ikke gør meget forberedelse. Denne forbedring er direkte relateret til felternes levetid-underlag, der er blevet korrekt forberedt, holder normalt længere end 50.000 timers brug, før de skal udskiftes.

Måden, hvorpå katalytiske materialer påføres under fremstillingen, har en stor effekt på, hvor godt den endelige elektrode fungerer. I termiske nedbrydningsmetoder males eller sprøjtes prækursoropløsninger på overflader, der allerede er blevet forberedt. Dette efterfølges af høj-temperaturkalcinering. Over flere påføringsrunder øges belægningens tykkelse lag for lag, med varmebehandling imellem hvert lag. Denne gammeldags-metode giver dig stor kontrol over strukturen og sammensætningen, men det tager meget energi og tid at behandle.

Elektrodepositionsteknikker tilbyder forskellige måder for visse belægningsdele at komme til deres destination. Ved at føre en elektrisk strøm gennem specielle elektrolytbade styres metaloxider til at dannes direkte på overfladen af ​​substratet. Denne metode dækker komplekse former jævnt og laver lag, der er tykke og klæber sammen. Bedre ydeevne ses i hybridproduktionsmetoder, der anvender termisk nedbrydning til basislag og elektrokemisk efterbehandling til overfladeoptimering.

Hvor godt klor er lavet afhænger af, at der sker ting kun få nanometer fra elektrodeoverfladen. Chloridioner skal miste deres hydreringsskal, binde sig til aktive steder og gennemgå elektronoverførsel, før de kan nå den katalytiske belægning. Ved hvert trin er der energibarrierer, der, når de lægges sammen, sætter den samlede svarprocent. Interface engineering er det felt, der undersøger, hvordan man gør disse barrierer så små som muligt ved at kontrollere overfladers kemi og form.

Katalytiske materialer med meget overfladeareal viser flere aktive steder pr. enhed af elektrodeareal. Nanostrukturerede belægninger med kontrollerede porer har ti til hundredvis af gange mere nyttigt overfladeareal end glatte film. Dette gør det muligt at arbejde ved lavere strømtætheder ved samme samlede strømudgang. Dette sænker lokal opvarmning og får katalysatoren til at holde længere. Den strukturelle metode fungerer godt med kompositionsoptimering for at forbedre ydeevnen endnu mere.

Elektrisk modstand inde i elektrodestrukturer bruger energi uden at gøre klorproduktionen mere effektiv. Der er tre steder, hvor spændingstab kan ske: mellem bunden og belægningen, inde i belægningen, og hvor belægningen møder elektrolytten. Ved at vælge de rigtige materialer og konstruere strukturen kan optimerede elektrodedesigns håndtere alle typer modstand.

Tilføjelse af ledende ingredienser såsom antimon-doteret tinoxid til belægninger, der mest bruges til katalyse, sænker bulk-resistiviteten. Selvom nogle katalysatorer bryder ned visse steder, holder disse materialer de elektriske veje åbne. Når de rigtige klæbelag anvendes, falder grænseflademodstanden mellem titaniumbasen og belægningen meget. Når disse forbedringer lægges sammen, falder cellespændingen med 0,3 til 0,6 volt sammenlignet med grundlæggende elektrodedesign. Det betyder, at der bruges 15 til 25 procent mindre energi under normale arbejdsforhold.

Elektroder, der bruges til vandrensning, bliver sat i situationer, der er meget hårde for dem. De fleste materialer nedbrydes hurtigere, når de udsættes for kontinuerlig anodisk polarisering i klorid-rige væsker. Termiske spændingscyklusser er forårsaget af ændringer i temperaturen mellem opstart og konstant-drift. Kemisk stabilitet udfordres af ændringer i pH, især i systemer, der håndterer forskellige inputstrømme.

Ved at bruge materialevidenskabelige ideer, katalytisk optimerettitanium anode stangsystemer kan løse disse problemer. Gradientbelægningsdesignet, vi talte om tidligere, gør belægningen mekanisk modstandsdygtig over for temperaturændringer. Den termodynamiske stabilitet opretholdes på tværs af de nødvendige pH-områder ved omhyggeligt at vælge oxidsammensætningerne. Strukturerne nedenfor er beskyttet mod hårde kemiske angreb fra de øverste lag, der har et højt indhold af iridiumoxid, som ikke ruster. Efter 60.000 til 80.000 timers brug viser feltdata regelmæssigt, at elektroder, der er korrekt designet og fremstillet, stadig har 85 til 90 % af deres oprindelige katalytiske aktivitet.

Når det kommer til klorudviklingsapplikationer, er rutheniumdioxid og iridiumdioxid sammen standarden. Ruthenium er et af metallerne i platin-gruppen, der har den bedste iboende katalytiske aktivitet til en relativt lav pris. Ren rutheniumdioxid er derimod ikke særlig stabil, når den bruges anodisk i længere tid. Når det bruges af sig selv, gør iridiumoxid ikke så meget for at frigive klor, som når det kombineres med andre elementer.

Binære blandinger med de rigtige mængder af hver komponent udnytter deres styrker. Normalt blandes 60-70% iridiumoxid og 30-40% rutheniumoxid sammen, men de nøjagtige mængder afhænger af anvendelsen. Det endelige produkt har chlorudviklingsoverpotentialer, der er 200 til 300 millivolt lavere end andre katalysatorer og bevarer sin strukturelle integritet over lange driftsperioder. De nye katalysatorsystemer måles i forhold til denne sammensætning, som er blevet standarden.

At sætte platin i ruthenium-iridium-enheder forbedrer deres ydeevne endnu mere. Platin gør den dækkende matrix mere elektrisk ledende, hvilket gør det lettere for ladninger at flytte til aktive katalytiske steder. Elementet er også meget svært at opløse i oxiderende miljøer, hvilket hjælper med at holde laget stabilt generelt. Ternære sammensætninger fungerer særligt godt i situationer, hvor strømtætheden ændres, eller hvor operationen stopper og starter.

Tilføjelse af platin øger produktionsomkostningerne, hvilket gør økonomisk optimering vigtig. Platin kan kun udgøre 5 til 15 % af den samlede mængde ædelmetal i de fleste ternære formuleringer. Dette fokus forbedrer ydeevnen på en måde, der kan måles, og holder omkostningerne lave. Når maksimal holdbarhed er vigtig, som i fjerninstallationer, hvor vedligeholdelsesadgang er begrænset, er højere platininkorporering værd de ekstra omkostninger i starten.

Forskere over hele verden ser på nye måder at forbedre den katalytiske ydeevne endnu mere på. Tilføjelse af nanopartikler til almindelige dækningsmønstre gør en stor forskel i det aktive overfladeareal af entitanium anode stang. Partikler af ruthenium og iridiumoxid, der måler 5 til 20 nanometer i størrelse, fremstilles ved hjælp af kontrollerede produktionsmetoder. Disse nano-katalysatorer laver mange aktive steder, når de blandes i almindelige termiske nedbrydningsbelægninger.

Indledende test i marken med nano-forbedrede elektroder viser, at de er 15-20 % mere energieffektive end almindelige blandede metaloxidbelægninger. Når det kommer til langsigtet-sikkerhed, arbejdes der stadig på teknologien, fordi materialer i nanoskala kan ældes anderledes end større materialer. Longitudinelle bekræftelsestest skal afsluttes, før de kan bruges kommercielt, men tidlige resultater viser, at næste generations vandbehandlingselektroder lover meget.

Hvor hurtigt reaktanter når katalytiske steder og produkter afgår, påvirker elektrodeeffektiviteten. Glatte katalysatoroverflader gør diffusion vanskelig, især ved høje strømtætheder, når reaktanter udtømmes hurtigt. Tekniske overfladekarakteristika, der fremmer turbulent flow og reducerer diffusionsgrænselagets bredde, kan afhjælpe denne udfordring.

Kontrolleret ætsning skaber mikroskala riller, fald og fremspring, der afbryder laminært flow. Elektrolytten blandes, når den passerer disse funktioner, og ændrer koncentrationen af ​​katalysatoroverfladereaktant. I gas-udviklingsprocesser hjælper den ru struktur bobler med at spalte. Klor- og oxygengasser, der dannes under elektrolyse, danner bobler, der skal sprænges af elektrodeoverfladen for at give plads til det katalytiske område. Korrekt designede overfladeegenskaber forhindrer bobler i at klæbe og hjælper dem med at adskilles hurtigt.

Katalytiske oxiders grundlæggende reaktion er baseret på deres elektroniske kvaliteter. Tilføjelse af visse dopingelementer til krystalstrukturen ændrer elektronernes forsyning og evne til at bevæge sig rundt. Tilføjelse af små mængder af grundstoffer med forskellige valenstilstande til det primære metal skaber elektroniske fejl, der fungerer som reaktionssteder eller konduktivitetsveje.

Doping af tinoxid med antimon er en sag, der er blevet udforsket meget. Når der bruges pentavalent antimon i stedet for tetravalent tin, giver det ekstra elektroner, som gør materialet meget bedre til at lede strøm. Når det blandes med iridium-rutheniumlag, der for det meste er katalytiske, danner antimon-doteret tinoxid ledende netværk, der gør ladningsdiffusion bedre. Når niob tilsættes titaniumoxid eller tantal tilsættes til forskellige værtsmaterialer, er virkningerne de samme. Disse ændringer er små ændringer i makeuppen, der gør en mærkbar forskel i funktion.

Da elektroder kan holde længere end 5 til 10 år, kan det være svært at teste deres levetid i virkelige-situationer. Ved at gøre stresstilstande værre, efterligner accelererede testprotokoller langsigtet-drift. Når temperaturer stiger, nuværende niveauer stiger, og chloridmængder stiger, fremskynder de nedbrydningsprocesser, der normalt sker langsomt.

Omhyggelig protokoludvikling er nødvendig for at finde en sammenhæng mellem hurtige testresultater og den virkelige-verdens ydeevne. For meget hastighed kan skabe fejltilstande, der ikke gælder for det virkelige liv. Standarder i industrien siger, at test skal udføres ved temperaturer 10 til 20 grader højere end normalt og strømtætheder på to til tre gange det normale i 2.000 til 5.000 timer. Elektroder, der passerer disse protokoller med mindre end 15 % ydeevneforringelse, holder normalt så længe, ​​som de skulle. Med dette testsystem kan producenterne vise, at designændringer virker uden at skulle udføre feltforsøg, der varer ti år.
