Titanium Anode Producent: Advanced Gradient Coating Technology Forklaret

Gradientbelægningsmetoden løser de mekaniske problemer, der sker med almindelige flade lag. Når elektrolysesystemer arbejder med konstante strømtætheder, forårsager de termiske udvidelseskoefficienter mellem belægningslagene og titaniumoverfladerne spændinger ved kontakten. Standard enkeltlags-belægninger koncentrerer denne belastning i visse områder, hvilket får dem til at svigte, før de burde. Gradientstrukturer bruger lag af forskellige materialer, der gradvist ændrer sig fra en type til en anden med forskellige fysiske egenskaber. I stedet for at lægge al belastningen på én grænse spreder dette arkitektoniske design termisk og mekanisk belastning på tværs af flere grænseflader. Under de samme driftsforhold viser forskning udført på internationale elektrokemiske laboratorier, at gradient-belagte anoder har 40-60 % længere levetid end konventionelle ensartede belægninger. Det lagdelte design forhindrer også revner i at sprede sig.

Elektrolysen af ​​natriumhypochlorit giver en af ​​de hårdeste industrielle elektrokemiske forhold. Høje pH-udsving, aktive klorarter og vedvarende anodisk polarisering nedbryder hurtigt dårligere elektrodematerialer. Grafitelektroder nedbrydes på måneder, rustfrit stål passiveres og holder op med at lede elektricitet, og dårligt designede titanium anode stangsystemer fejler snart. Gradientbelægningsmetoden anvender præcist regulerede koncentrationer af rust-resistente ædelmetaloxider, ruthenium-, iridium- og platinkomplekser, der stiger og nærmer sig elektrolytkontakten. Denne sammensætningsforbedring sikrer, at korrosionsbestandige-materialer anvendes i de hårdeste situationer til lave omkostninger ved at indsætte ædelmetaller på de rigtige steder. Indre lag nær titaniumbasen har flere billigere, mere stabile kemiske molekyler. Disse basislag forhindrer chloridioner i at nå titanium, hvor de ville skabe passive titaniumdioxidfilm, der blokerer elektroner.

For at elektrokemisk ydeevne skal fungere godt, skal belægningsstrukturen ikke kun være kemisk stabil, men også have god elektrisk ledningsevne. For at opnå den bedste ledningsevne designer gradientteknologi elektronbaner, der bevarer katalytiske funktioner, samtidig med at modstandstab minimeres. Forskellen i sammensætning gør en båndstruktur, der er som en halvleder. Dette gør det lettere for elektroner at bevæge sig fra metal-titan-substratet til elektrolytgrænsefladen gennem belægningslagene. Denne designede elektronrute sænker cellespændingen, hvilket er en nøglefaktor, der har en direkte effekt på, hvor meget energi der bruges i systemer, der fremstiller natriumhypochlorit. Feltmålinger fra installationer i byvandsbehandlingsanlæg viser, at gradient-belagte elektroder arbejder ved cellepotentialer, der er 0,3 til 0,5 volt lavere end almindelige anoder, når strømtætheden er den samme.

Hvor godt en katalysator virker i klorudviklingsreaktioner afhænger meget af, hvor mange aktive steder der er på titanium anode stangoverflade og hvor nemme de er at nå. Når du bruger traditionelle termiske nedbrydningsbelægningsmetoder, ender du ofte med tynde, tykke oxidlag, der ikke har meget overfladeareal. Selvom disse strukturer er kemisk stabile, har de ikke nok aktive pletter til de bedste reaktionshastigheder. Moderne gradientbelægningsmetoder bruger kontrolleret morfologiudvikling til at lave overflader, der er bevidst ru og har en masse specifikt overfladeareal. Det øverste katalytiske lag har små krystalstrukturer, der gør området, hvor elektroden og opløsningen mødes, så stort som muligt uden at påvirke dets mekaniske stabilitet. Sammenlignet med almindelige glatte frakker hæver dette forbedrede overfladedesign antallet af aktive steder med tre til fem gange. At have flere katalytiske steder tilgængelige sænker aktiveringsoverpotentialet, som er den ekstra energi, der er nødvendig for at starte og holde en elektrokemisk proces i gang.

Ikke alle elektrokemiske reaktioner ved anoden skaber natriumhypochlorit. Sideprocesser, der konkurrerer om energi, som iltudvikling, kræver strøm uden at producere desinfektionskemikalier. Et centralt præstationsmål er at selektivt udvikle klor og samtidig reducere iltproduktionen. Gradientbelægningsteknik giver mulighed for selektiv klorudvikling ved at finjustere sammensætningen-. Iridiumoxid har overlegen chlorudvikling og lavere oxygenudvikling end andre ædelmetaloxider. Rutheniumoxid er ledende og hjælper processer, men det oxiderer hurtigere, når det ikke er opladet. Gradientstrukturen giver høje-rutheniumsammensætninger i de indre lag, hvor de fremmer ledningsevne og katalyse uden at blive udsat for alvorlige elektrolytforhold. Arbejdsmiljøet mødes af iridium-dominerende toplag med forbedret valg af klorudvikling og oxidationsmodstand. Smart materialeplacering øger katalytisk ydeevne og belægningsholdbarhed.

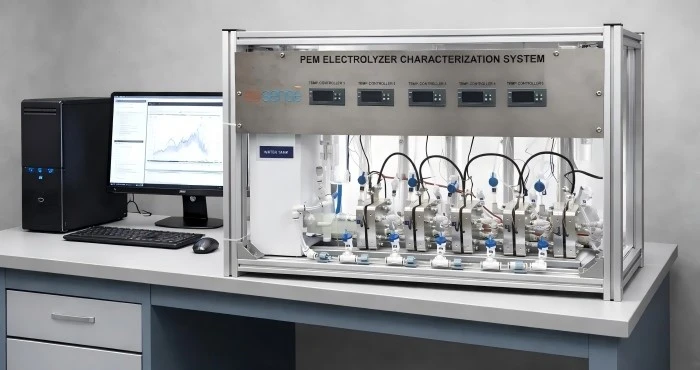

Elektrokemiske impedansspektroskopitest viser, at gradient- og ensartede lagstrukturer opfører sig meget forskelligt, når det kommer til ladningsoverførsel. Den gradvise ændring i makeup i gradientanoder sænker kontaktmodstanden, der dannes, når materialer mødes brat. Når ladningsoverførselsmodstanden er lav, kan strømtætheden hæves, uden at spændingen stiger for meget. Denne funktion er især nyttig i systemer, der skal være i stand til at ændre mængden af ​​klor, de producerer, som når de renser swimmingpools i travle tider, eller når de behandler industrispildevand, når mængden af ​​forurening ændres. Den bedre ladningsoverførselsdynamik gør også, at anoden fungerer mere pålideligt over længere tid. Under konstant elektrolyse ændres overfladeforholdene. Gradientstrukturen holder elektronoverførselsruterne i gang, selvom de øverste belægningslag ændrer sig langsomt.

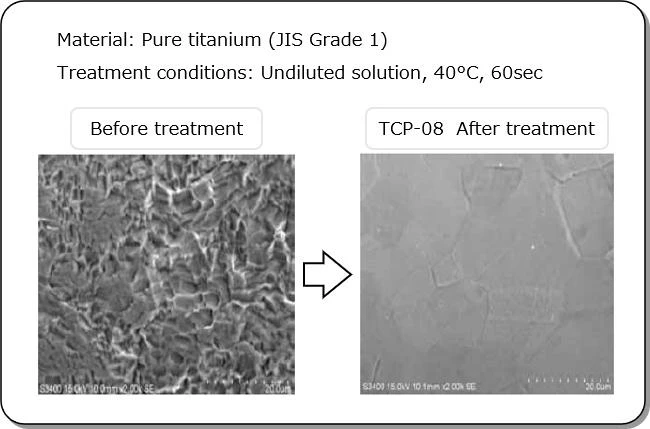

Underlagets forberedelse kommer før det katalytiske lag, når det kommer til belægningsydelse. Titansubstrater med høj-renhed gennemgår strenge rengøringstrin, der fjerner overfladeforurening, gør overfladen ru nok og åbner bindingssteder, så laget kan klæbe til det. Kontrollerede ætsningsmetoder, der anvendes i avancerede forberedelsesmetoder, skaber mikroskopiske overfladeteksturer, der er 2 til 5 mikrometer dybe. Denne målrettede runing gør, at underlaget og belægningen mekanisk passer bedre sammen, samtidig med at grænsefladeområdet øges for bedre vedhæftning. Kemiske stimuleringsprocesser ændrer kemien af ​​titaniumets overflade for at hjælpe belægninger med at klæbe. Disse trin danner et tyndt, kontrolleret oxidlag, der hjælper det første belægningslag med at binde kemisk med det. Dette er den vigtige grænseflade, der bestemmer belægningens integritet som helhed. Ikke korrekt forberedelse af basen er en af ​​hovedårsagerne til, at dårligtitanium anode stangprodukter fejler i vandvarmerapplikationer, der ikke følger de rigtige fremstillingsprocedurer.

For at lave en gradientbelægningsstruktur, der fungerer, skal du omhyggeligt styre flere lagdelingsprocesser. For hvert lag påføres, tørres og opvarmes separat, før det næste lag afsættes. Denne metode kræver meget arbejde for at sikre, at hvert sammensætningstrin udføres korrekt med hensyn til fortætning, krystallinsk strukturudvikling og grænsefladebinding. Det første belægningslag, der lægges direkte på den forberedte titaniumbase, har normalt ikke meget værdifuldt metal i sig. I stedet fokuserer det på at lave en stærk limoverflade, der leder elektricitet godt. Efterhånden som flere lag tilføjes, stiger koncentrationerne af ruthenium og iridium, og sammensætningen af ​​bæreroxiderne ændres for at skabe de gradientprofiler, der ønskes. I moderne fabrikker holder forbedrede prækursorpræparationssystemer den støkiometriske kontrol meget nøjagtig med variationer på kun ±2%.

Temperaturer mellem 350 grader og 550 grader bruges til at behandle hvert påført belægningslag baseret på dets make-up- og hvor det er i gradientstrukturen. Disse kontrollerede opvarmningsprocesser gør en masse vigtige ting, som at slippe af med opløsningsmidlet, nedbryde forstadiet, krystallisere oxidet og danne overfladediffusionsbindinger. Opvarmningshastigheden, spidstemperaturen, holdetiden og afkølingshastigheden, der udgør den termiske profil, har en stor effekt på endebelægningens kvaliteter. Termisk chok og mikrorevner kan ske, når varme påføres hurtigt. Ikke nok varme forhindrer krystallerne i at dannes fuldt ud og efterlader tågede områder, der ikke er stabile eller gode til at lede elektricitet. Når temperaturen er for høj, sker der interdiffusion, hvilket blødgør sammensætningsforskellene. Professionelle fabrikker bruger forudindstillede ovne, der holder temperaturen den samme i alle behandlingszoner med ±5 grader.

I den virkelige verden fungerer elektrokemiske systemer ikke altid under perfekte forhold. I løbet af dagen ændrer strømmen af ​​spildevand på kommunale renseanlæg sig, ligesom temperaturer og forureningsniveauer. Svømmebassindesinfektionssystemer skal håndtere ændringer i pH, ændringer i organisk belastning og korte driftsperioder. I industrielle omgivelser kan procesændringer, ændringer i kvaliteten af ​​fødevandet og nedlukninger for vedligeholdelse være nødvendige. Når det kommer til ydeevnestabilitet i disse skiftende situationer, er gradientbelægningsmønstre bedre end ensartede belægninger. Flerlagsarkitekturen giver redundans; når et ydre lag nedbrydes, påvirker det ikke umiddelbart anodens evne til at arbejde, fordi lagene under det stadig har evnen til at katalysere. Feltdata fra websteder, der arbejder under hårde forhold, viser, at gradienten-belagttitanium anode stangsystemer holder effektiviteten af ​​klorproduktion inden for 5 % i mere end otte års drift.

Water chemistry greatly affects electrical equipment performance. The electrode's performance depends on chloride, pH, temperature, and dissolved toxins. Gradient coating method increases interaction across several water chemistry profiles due to its compositional flexibility and excellent interface engineering. High-iridium outer layers remain active at pH values between 6.5 to 9.5, which is typical for drinking water, wastewater, and swimming pools. Intermediate layers buffer strong ion penetration at the coating-substrate interface when using high-chloride feedstocks (>10.000 mg/L). Dette gør et enkelt gradient-belagt anodedesign velegnet til mange applikationer. Standardisering af produktionen hjælper producenter med at servicere flere markeder, og slutbrugere kan være garanteret, at udstyr vil fungere selv med varierende vandkvalitet.

I nutidens vandbehandlingsanlæg bliver driftsalsidighed, der lader behandlingskapaciteten ændre sig baseret på efterspørgsel i realtid, mere og mere vigtig. For at blive ved med at fungere godt og holde så længe som muligt, skal elektrokemiske desinfektionssystemer kunne ændre, hvor meget klor de producerer. Gradient-belagte anoder kan håndtere en lang række strømtætheder, fra 200 A/m², når efterspørgslen er lav, til 2000 A/m², når efterspørgslen er høj, uden at det påvirker ydeevnen. Den designede belægningsstruktur spreder den aktuelle belastning over den lagdelte arkitektur. Dette forhindrer ethvert lag i at blive overbelastet, hvilket kan beskadige ensartede belægninger. Denne arbejdsfrihed gør udstyr nyttigt på tværs af ændringer i en facilitets livscyklus. Hvis et spildevandsanlæg vil lave mere natriumhypoklorit, kan de gøre det uden at købe nyt udstyr ved blot at ændre strømmen til de elektroder, der allerede er der. Gradientlaget kan klare mere vægt uden at blive slidt hurtigere, hvilket beskytter den indledende investering, samtidig med at det tillader ændringer i, hvordan tingene bruges.

For at se forskel på høje-gradientbelagte-anoder og lavere-kvalitetsanoder skal der anvendes streng kvalitetskontrol gennem hele fremstillingsprocessen. Professionelle operationer bruger flere kontroltrin til at kontrollere kvaliteten af ​​substratet, konsistensen af ​​belægningen, stabiliteten af ​​grænsefladen og elektrodens slutydelse. Inden inspektion af underlaget skal materialegodkendelsen kontrolleres for at sikre, at titaniumets kvalitet og kvalitet opfylder kravene. Kvaliteten af ​​overfladebehandlingen kontrolleres i mikroskop for at sikre, at ruhedsprofilerne er korrekte. Ultralydsscreening og andre ikke-destruktive testmetoder finder problemer indeni, som kan påvirke ydeevnen. Brug af kalibrerede instrumenter til at måle tykkelsen af ​​belægningen sikrer, at hvert lag opfylder de nødvendige dimensioner, med ±3 mikrometer som det sædvanlige fejlområde.

Ud over at tjekke størrelsen og makeup'en- tester professionelle producenter den elektrokemiske ydeevne på en måde, der efterligner, hvordan produktet fungerer i det virkelige liv. Ved testning med accelereret levetid udsættes prøveelektroder gennem strømtætheder og elektrolytforhold, der er højere end hvad der normalt forventes ved normal drift. Dette simulerer års brug på blot et par ugers laboratorietest. Før varer kommer til kunderne, finder disse valideringsmetoder mulige måder, hvorpå de kan fejle. Under hurtige test ses belægningsdelaminering, substratpassivering og et fald i katalytisk aktivitet. Dette gør det muligt at foretage procesforbedringer, der forbedrer kvaliteten af ​​produktionen. Producenter, der holder trit med grundige testprogrammer, viser, at de tror på påstandene om, hvor længe deres produkter holder, ved at levere bevisdata. En vigtig omkostningsforskel mellem etableredetitanium anode stangleverandører og lavere-producenter er de penge, der bruges på at teste infrastruktur og protokoller.

Førende producenter holder sig opdateret med--forskningsprogrammer, der leder efter måder at forbedre belægningsformuleringer, basismodifikationsmetoder og de bedste måder at fremstille anoderne på. Resultater fra universitetsforskningsinstitutioner, feltpræstationsdata fra systemer, der allerede er på plads, og nye materialevidenskabelige resultater bruges alle i disse udviklingsbestræbelser. Nylige forbedringer omfatter tilføjelse af dopingelementer, der øger iltudviklingens overpotentiale, hvilket sænker mængden af ​​energi, der er nødvendig for konkurrerende sidereaktioner. Nye mønstre til termisk behandling forbedrer den faste struktur, mens den sænker termisk stress. Avanceret prækursorkemi forbedrer belægningens bindingsstyrke og ensartethed. Denne dedikation til altid at gøre tingene bedre betyder, at gradientbelægningsteknologi bliver ved med at blive bedre, hvilket giver produkterne bedre ydeevne, længere levetid og lavere omkostninger.
