Elektrodernes holdbarhed og energiforbrug er almindelige problemer for facility managers og vandbehandlingsspecialister, der søger desinfektionsløsninger. De titanium anode stangi natriumhypochlorit-generatorer har revolutioneret vandbehandling og desinfektion. I modsætning til typiske elektrodematerialer, der forringes hurtigt under intense elektrolytiske forhold, fungerer titanium-baserede anoder godt i krævende applikationer.
Udviklingen af klorproduktionsteknologier har øget elektrodesystemets behov. Industrier, kommunale vandbehandlingsanlæg og svømmebassinejere har brug for udstyr, der kører kontinuerligt uden vedligeholdelse. Avancerede belægningsmetoder og substratteknik gør det muligt for moderne titaniumanodestænger at producere klor i den størrelse og intensitet, der er nødvendig til vandbehandling.

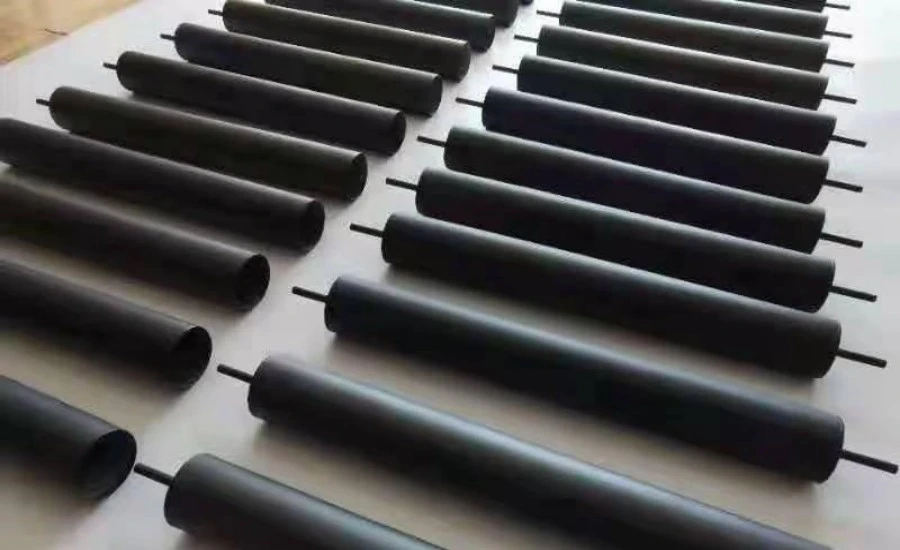

Titanium anodestang
1.Specifikation
Generelle former: plade, stang, mesh, rør eller tilpasning
Belægning: Den klassiske formel for IrO2-Ta2O5, Ru-Ir, Pt eller tilpasning
Elektrokemisk reaktion: Oxygen/klor/brint udviklingsreaktion
Intern kode: NAVI-1-011
Mærke: NAVI Titanium®
Grundmateriale: Ren Titanium Gr1
Avancerede områder af NAVI: PEM, PCB, spildevandsbehandling osv.
2.Indkøbsvejledning
(1) Proces
NAVI Titanium (siden 2008) kan behandle i henhold til dine designtegninger
(2) Gratis prøve
NAVI Titanium leverer gratis prøve til generelle specifikationer
(3) Teknologistøtte
Professionel en-for-tjeneste, designfri, velkommen til at kontakte os
Hvorfor er titananodestænger vigtige for natriumhypochloritgeneratorer?
Det elektrokemiske grundlag for klordannelse
Ved natriumhypochlorit-elektrolyse oxideres chloridioner ved anodeoverfladen for at danne klor, som straks interagerer med vand og danner hypoklorsyre. I denne klorudviklingshændelse giver titaniumanodestangen en sikker elektrontransmissionsområde. Basen skal modstå stærke oxiderende forhold, lede elektricitet og katalysere i længere tid.
Titaniumoverflader er modstandsdygtige over for korrosion under klorid-rige forhold, i modsætning til andre materialer. Høje kloridioner og oxidationspotentialer slider hurtigt grafitelektroder, pit rustfrit stål og skader kobber-baserede materialer. Titaniumoverflader skaber naturligt et beskyttende oxidlag, der forhindrer substratopløsning, samtidig med at strømmen tillader at passere gennem ædelmetalbelægninger.
Hvorfor alternative materialer ikke kan erstatte titan
På grund af de unikke behov for fremstilling af natriumhypochlorit kan de mest almindelige elektrodematerialer ikke bruges. Selvom grafitanoder er billige i starten, nedbrydes de inden for uger efter konstant elektrolyse,
frigiver partikler, der forurener desinfektionsmidlet og skal udskiftes ofte. Chloridioner fremskynder korrosionen af rustfri stålelektroder, hvilket får jern til at komme ind i elektroden og får den til at svigte. Jern- og kobbersubstrater korroderer hurtigt, hvilket gør overfladelag, der ikke er ledende. Dette stopper produktionen af klor.
Titaniums egenskaber som ventilmetal giver det en unik fordel: det danner et stabilt, tyndt oxidlag, der dækker substratet nedenunder uden at blokere elektrisk transmission, når katalytiske materialer påføres korrekt. På grund af denne egenskab kan titanium bruges som en sikker base for forbindelser fremstillet af ruthenium, iridium og platin, der driver klorudviklingsprocessen med lidt overpotentiale.
Anvendelsesalsidighed på tværs af vandbehandlingssektorer
De elektrokemiske vanskeligheder, som faciliteter, der anvender titaniumanodestangteknologi, står over for, er forskellige. Disse elektroder bruges i store-desinfektionssystemer på kommunale spildevandsrensningsanlæg, der behandler hundredtusindvis af gallons spildevand hver dag.
Poolejere regner med klorproduktion, som de kan stole på for at holde vandet rent uden at skulle opbevare farlige kemikalier på-stedet. For at opfylde regulatoriske krav skal drikkevandsbehandlingsanlæg lave desinfektionsmidler med jævne mellemrum. Kontrollerede klorinjektioner i industrielle cirkulerende vandsystemer stopper biobegroning, og havvandselektrolyse i marine applikationer forhindrer organismer i at klæbe til strukturer under vandet.
Titanium anode stænger til 24-timers kontinuerlig klorgenerering
Engineering til uafbrudt drift
Kontinuerlige elektrolytiske operationer kræver anodesystemer, der ikke fejler.Titanium anode stangarkitektur er optimeret til 24/7 høj strømtæthed. Langsigtet-drift kræver termisk styring, da strømstrømmen genererer varme, der kan fremskynde lagnedbrydning, hvis basisdesignet ikke frigiver energi. Den korrekte størrelse sikrer, at strømmen flyder ensartet over elektrodeoverfladen, hvilket forhindrer belægningsskader fra hot spots.
Kontinuerlig, pålidelig drift starter med titaniumsubstrater med høj-renhed. Industrielt titanium har forurenende stoffer, der reducerer dets effektivitet under krævende forhold. NAVI Titanium anvender raffinerede titaniumsubstrater, der er forbehandlet for at fjerne overfladeforurenende stoffer og forberede dem til katalytiske belægninger. Denne substratforbehandling hjælper belægningen med at fæstne og skaber en solid grænseflade, der ikke går i stykker, når temperaturen ændres eller er fysisk presset.
Driftsparametre og præstationsstabilitet
Natriumhypochloritgeneratorer har egenskaber, der påvirker elektrodernes levetid og ydeevne.
Klorproduktion og elektrodeslid afhænger af strøm, væskeprocent, temperatur og flowhastighed. På trods af skiftende driftsforhold fungerer moderne titanium anode stænger godt. De kan reagere på skiftende efterspørgsel uden at gå på kompromis med produktionskvaliteten eller fremskynde nedbrud.
Ruthenium-iridiumlagene, som NAVI Titanium anvender, er modstandsdygtige i fjendtlige omgivelser som industrielle klorkilder med masser af salt og kraftige oxidationsmidler. Blandede metaloxidkombinationer giver den rette katalytiske aktivitet og korrosionsbestandighed. De optimerer klorudviklingen og beskytter titaniumsubstratet nedenunder mod oxidation. Mekanisk stress spredes over adskillige lag af belægningen, hvilket forhindrer sprækker og tillader korrosive elektrolytter at nå substratet.
Kapacitet Skalerbarhed fra små til industrielle systemer
Forskellige applikationer kræver forskellige generatorkapaciteter. Små hjemmebassinsystemer, der genererer 50 gram i timen, er forskellige fra industrielle opsætninger, der producerer 5000 gram eller mere. Fleksible elektrodelayouts og smart brug af overfladeareal gør, at titanium anode stangteknologi fungerer godt i hele dette ydeevneområde.
Stor-installation maksimerer elektrolytflow og strømeffektivitet ved hjælp af flere elektrodemoduler. Elektrodenheder med regulerede belægningsbelastninger bruges i systemer med lille-kapacitet.
NAVI Titanium fremstiller natriumhypochlorit i flere kapaciteter ved hjælp af sine produkter. Ingeniører justerer elektrodestørrelser, belægninger og elektriske forbindelser, så de passer til hver generator, hvilket sikrer optimal ydeevne uanset størrelse. Dette giver faciliteterne mulighed for at anvende den samme elektrodeteknologi til flere behandlinger, hvilket forenkler vedligeholdelse og reservedelssporing.
Ruthenium-Iridium Titanium anodestænger til høj-saltelektrolyse
Avanceret belægningskemi til barske miljøer
Ekstreme korrosionsproblemer kan ikke løses med enkelt-metalkatalysatorsystemer i miljøer med høj-saltelektrolyse. Rutheniumoxidfilm er meget gode til at frigive klor, men de nedbrydes langsomt over tid, når de bruges kontinuerligt. Iridiumoxid er bedre til at modstå rust, men det har brug for større overpotentialer, som bruger mere energi. Når ruthenium og iridium arbejder sammen, skaber de et belægningssystem, der både er katalytisk effektivt og langtidsholdbart.
Den nøjagtige mængde af iridium til ruthenium påvirker både, hvor godt noget virker, og hvor længe det varer. Ruthenium-rige formler fokuserer på katalytisk aktivitet og lavere arbejdsspændinger, hvilket gør dem gode til anvendelser, hvor udskiftning af elektroder stadig er omkostningseffektivt-. Mens iridium-forbedrede belægninger forlænger driftstiden på bekostning af lidt højere energiforbrug, er de et godt valg til installationer, hvor det er vanskeligt at få adgang til vedligeholdelse. NAVI Titanium ændrer belægningens makeup baseret på applikationens behov. Dette lader dem levere personlige løsninger, der får de bedste samlede omkostninger ved ejerskab.
Gradientbelægningsarkitektur og stresshåndtering
Titaniumbasen og den keramiske oxidbelægning udvider og trækker sig forskelligt sammen, hvilket belaster enkeltlags-belægninger. Tryk ved belægningens-basekontakt inducerer delaminering og tidlig elektrodefejl. Kompositionsgradienter i flerlagsgradientbelægning giver en sømløs overgang fra titanium-rige kontaktlag til oxidrige-overfladelag.
Gradientdesign spreder varme og mekaniske spændinger på tværs af overgangszoner i stedet for ved én kontakt. Fordi de indre lag umiddelbart forbundet med titaniumbasen indeholder mere metal og mindre oxid, kan duktile overgangszoner regulere temperaturudvidelsen. Oxid akkumuleres gradvist i mellemliggende lag, mens metal opretholder den elektriske ledningsevne. De ydre overfladelag indeholder det største katalytiske oxid, som øger klorudviklingen.
Vores flerlagsmetode løser fire store præstationsproblemer i almindelige elektrodedesigns. Enkelt-lags mikrorevner kan ikke udvikle sig på grund af sammensætningsmæssige begrænsninger. Spændingskoncentrationer på tværs af gradientvariationer reducerer delaminering betydeligt.
Styring af elektrisk bundne lag undgår substratpassivering, produktion af ikke-ledende titaniumoxidlag ved den dækkende grænseflade. Når kloridioner forsøger at komme igennem belægningsfejl, forhindrer flere barrierelag korrosion.
Hvordan understøtter Titanium Anode Rod Coating Stabilitet Chlor Output?
Katalytisk aktivitet og elektrodeoverpotentiale
Hvor effektivt klor skabes afhænger af elektrodeoverpotentialet, spændingen over det teoretiske minimum, der er nødvendigt for at fremme klorudviklingen. Energi- og forretningsomkostninger falder med lavere overpotentialer. Aktiveringsenergibarrieren er lavere for katalytiske titaniumanodestænger. Klor kan produceres ved næsten-teoretiske spændinger.
Ruthenium-iridium blandede metaloxider udsender klor elektrokatalytisk og har de laveste kommercielle elektrodeoverpotentialer. Chloridioner kan forbinde, overføre elektroner og desorbere som klormolekyler på forskellige aktive steder i oxidfaser. Overfladeformen påvirker katalysatorens ydeevne. Ru, porøse belægninger har mere aktivt overfladeareal end glatte, tykke.
For at øge overfladeaktiviteten optimerer NAVI Titanium lagmikrostruktur med grænsefladekatalyse. En kompleks tredimensionel overfladestruktur forbedrer aktive steder og bevarer belægningens mekaniske stabilitet under hele fremstillingen. På grund af denne forbedrings lavere cellespænding bruger klor 3,2 til 3,8 kWh pr. kilogram. Traditionelle elektrodesystemer bruger 4,5 til 5,5 kWh pr. kilogram, en stor forskel.
Langsigtede mekanismer til forringelse af ydeevnen
Når de bruges i lang tid, mister selv veldesignede-elektrodebelægninger noget af deres effektivitet over tid. Ved at forstå disse mekanismer kan vi finde på måder at beskytte mod dem, som vil øge levetiden og holde produktionen i gang. Katalytisk oxidopløsning ved høje anodiske potentialer, belægningserosion fra gasbobleudvikling, substratpassivering gennem belægningsfejlspredning og mekanisk skade fra temperaturcyklus er de vigtigste måder, hvorpå materialer nedbrydes.
Det har vist sig, at rutheniumforbindelser opløses hurtigere end iridiumoxider, især når der er meget strøm, og temperaturen er høj. Over tid sænker tabet af katalytisk materiale antallet af aktive steder, hvilket øger overpotentialet og sænker strømeffektiviteten. Iridiumtilsætninger får denne opløsningsproces til at gå meget langsommere. Når de er lavet korrekt, kan ruthenium-iridium-belægninger bevare deres katalytiske aktivitet i 8 til 10 års kontinuerlig brug.
Vedligeholdelse af produktionskapacitet gennem levetid
For at imødekomme behovene for desinficering af en bygning skal klorgenereringssystemer fortsætte med at producere den samme mængde klor i hele elektrodens levetid. Når kapaciteten falder, skal der foretages driftsændringer, såsom at øge strømtætheden eller køre i længere perioder. Begge disse muligheder fremskynder nedbrydningen af den resterende elektrode og bruger mere energi. Bedretitanium anode stangdesigns holder produktionen stabil over lange serviceperioder, hvilket holder omkostningerne lave og driften kørende.
NAVI Titaniums gradient-kompositbelægningsteknologi er designet til at hjælpe med kapacitetsvedligeholdelse ved at få belægningen til at holde længere og beskytte basen bedre. Flerlagsstrukturen forhindrer, at de normale elektroders ydeevne falder hurtigt, så kloroutputtet forbliver mellem 5 og 10 % af dets oprindelige kapacitet i hele den anbefalede levetid. Denne stabilitet gør det muligt at planlægge vedligeholdelse på en måde, der er pålidelig og præcist at forudsige driftsomkostninger, som begge er vigtige for styring af et anlægs budget.
Titaniumanodestænger til pålidelig vanddesinfektion og klordannelse
Integration i komplette elektrolytiske systemer
Som en del af en elektrolytisk cellesamling, der også omfatter katodeelektroder, elektrolytcirkulationssystemer, strømforsyninger og kontrolinstrumenter, gør titaniumanodestangen sit job. Det er vigtigt at forstå, hvordan disse dele fungerer sammen, for at få den bedste systemydelse og sikre, at elektroderne holder længe. Cellens form påvirker, hvordan strømmen løber, og hvordan væsken flyder, hvilket igen påvirker, hvor godt elektroden fungerer, og hvordan den slides. Den rigtige elektrodeafstand kombinerer spændingens effektivitet med opløsningens modstand og kontrol af gasbobler.
Måden elektrolytten flyder på, har stor betydning for, hvor godt elektroden fungerer, og hvor længe den holder. Hvis strømningshastighederne er helt rigtige, opbygges der ikke gasbobler på elektrodeoverfladerne, hvilket ville øge den elektriske modstand og sænke det nyttige overfladeareal. Men strømningshastigheder, der er for høje, kan slide katalytiske overflader væk, især i systemer med mange suspenderede stoffer. Kontrol af temperaturen holder den elektrolytiske effektivitet på sit bedste og stopper nedbrydningen af elektrodematerialer forårsaget af varme.
Kvalitetssikring og præstationsvalidering
Feltydelse og levetid er direkte relateret til kvaliteten af de fremstillede elektroder. For at opnå visse ydeevnekvaliteter skal du omhyggeligt kontrollere substratets renhed, trinene til forberedelse af overfladen, faktorerne til påføring af belægningen og trinene til opvarmning af den. Under hele fremstillingsprocessen bruger NAVI Titanium en masse kvalitetskontroltrin. Disse omfatter kontrol af underlaget, sikring af, at belægningen har den rigtige tykkelse, test for vedhæftning og test af produktets accelererede levetid under virkelige-driftsforhold.
Standardiserede testprotokoller til validering af ydeevne giver objektivt bevis for elektrodekapacitet og forventet levetid. Ved testning af accelereret levetid udsættes elektroder for meget høje strømniveauer og barske elektrolytforhold, hvilket er som at bruge mange års brug i blot et par ugers test. Overfladeanalysemetoder, såsom scanningselektronmikroskopi og røntgenstrålediffraktion, beskriver strukturen og sammensætningen af belægningen før og efter tests. Dette viser, hvordan belægningen nedbrydes og bekræfter, at den er stabil.
Omkostnings-effektivitet gennem forlænget levetid
Startomkostningerne for elektroden er kun en lille del af de samlede ejeromkostninger, når hele levetiden tages i betragtning. Langsigtede-driftsomkostninger består for det meste af energiforbrug, udskiftningsfrekvens og vedligeholdelsesarbejde. Kvalitets titanium anode stænger, der holder længere, er mere omkostningseffektive-i det lange løb, selvom de koster mere i starten. Dette skyldes, at de ikke skal udskiftes så ofte og bruger mindre energi over tid.
En cost-benefit-analyse af avancerede gradient-belagte titaniumsystemer kontra traditionelle elektroder med kort levetid viser, at sidstnævnte har store overordnede omkostningsfordele. Normalt skal konventionelle elektroder udskiftes hver 12. til 24. måned. Det betyder, at reparatører skal betale for materialer og tid, og produktionen skal stoppe, mens elektroderne skiftes. NAVI Titanium elektroder holder 8 til 10 år, så de behøver ikke at blive udskiftet så ofte. Dette sænker de samlede ejeromkostninger med 10 til 25 procent og gør samtidig systemet mere pålideligt.
Konklusion
Detitanium anode stanger nu en vigtig del af alle moderne klorgenereringssystemer. Det gør det muligt hurtigt og pålideligt at fremstille natriumhypochlorit, som bruges i mange vandbehandlingsprocesser. De grundlæggende ydeevneproblemer, som ældre elektrodedesign havde, kan nu løses med nye belægningsteknologier, især ruthenium-iridium-gradientsystemer. Moderne titaniumanoder har længere levetid, stabile produktionskapaciteter og bruger mindre energi takket være omhyggelig konstruktion af substratforberedelse, belægningssammensætning og flerlagsarkitekturer.
Når facility managers overvejer at opgradere eller installere et nyt desinfektionssystem, bør de sætte kvalitetselektroder og dokumenteret ydeevne over de oprindelige omkostninger. Avanceret titaniumanodeteknologi giver en masse praktiske fordele, såsom lavere energiforbrug, længere serviceintervaller og stabil klorproduktion. Disse fordele understøtter investeringen ved at sænke de samlede ejeromkostninger og gøre driften mere pålidelig.
FAQ
1. Hvad er den typiske levetid for en titaniumanodestang i kontinuerlige klorgenereringsapplikationer?
+
-
Levetiden afhænger af, hvordan den bruges, hvor tæt strømmen er, og hvor god belægningen er. Titaniumanodestænger med en standard ruthenium-iridiumbelægning holder typisk 5 til 7 års kontinuerlig brug. Avancerede gradientbelægningssystemer, som dem fremstillet af NAVI Titanium, øger driftslevetiden til 8 til 10 år ved at gøre belægningen mere stabil og beskytte underlaget bedre. Den faktiske levetid afhænger af ting som elektrolyttens saltholdighed, arbejdstemperaturen, strømtætheden og hvor godt udstyret vedligeholdes.
2. Hvordan reducerer titaniumanodestænger energiforbruget i natriumhypochloritgeneratorer?
+
-
Katalytiske belægninger på overfladerne af titanium anode stænger sænker det overpotentiale, der er nødvendigt for, at klor kan undslippe, hvilket igen sænker den nødvendige spænding for at holde strømmen ved en vis hastighed. Dette spændingsfald betyder direkte, at der skal mindre energi til for at lave et kilo klor. Brug af avancerede ruthenium-iridiumbelægninger med bedre overflademorfologi og grænsefladeegenskaber kan sænke den nødvendige mængde energi til 3,2 til 3,8 kilowatt-timer pr. kilogram klor sammenlignet med 4,5 til 5,5 kilowatt-timer for almindelige elektrodesystemer. Dette sparer 20 til 40 procent af energien.
3. Kan titanium anode stænger bruges i havvand elektrolyse applikationer?
+
-
På grund af titaniums store modstandsdygtighed over for korrosion i høje-kloridindstillinger fungerer titaniumanodestænger meget godt i saltvandselektrolyse. Havvand har naturligt meget salt i sig, hvilket gør det perfekt til elektroklorering uden behov for ekstra elektrolytforberedelse. Når de udsættes for de barske forhold i havvand, såsom høje saltniveauer, organisk tilsmudsning og skiftende temperaturer, forbliver ruthenium-iridiumforbindelser stabile. Titaniumanodeteknologi bruges ofte til pålideligt at fremstille klor fra havvand i marine antifouling-systemer, ballastvandbehandling og offshore-platformvandbehandling.
Klar til at opgradere dit klorgenereringssystem med avanceret Titanium Anode Rod-teknologi?
NAVI Titanium er ekspert i at lave-titan-anodestangsystemer af høj kvalitet, der er designet til at fungere i vanskelige vandbehandlingssituationer. Vores ruthenium-iridium-gradientbelægningsteknologi giver dig 8 til 10 års solid service under konstant høje-saltelektrolyseforhold. Sammenlignet med almindelige elektroder reducerer det dit energiforbrug med 20 til 40 procent. Uanset om du driver et kommunalt renseanlæg, et svømmebassindesinfektionssystem eller en industriel vandbehandlingsvirksomhed, kan NAVI Titanium lave elektrodemuligheder, der opfylder dine unikke behov for kapaciteter fra 50 til 5000 gram i timen.
Som en pålidelig leverandør aftitanium anode stangs hjælper vi med dit projekt fra begyndelsen, når du giver os specifikationerne, hele vejen gennem installation og løbende teknisk support. For at sikre, at de bedste elektroder bliver valgt, at systemet er sat ordentligt sammen, og at det fungerer bedst muligt, arbejder vores tech-team direkte med bygningsledere og systemintegratorer.
Kontakt vores ekspert salgsteam med det samme klsales@navititanium.comfor at tale om dine behov for klorproduktion og få alle produktspecifikationer. Find ud af, hvordan NAVI Titaniums forbedrede elektrodeteknologi kan få dit system til at fungere bedre, spare dig penge og rense vand pålideligt i mange år fremover.
Referencer
1. Chen, G. (2018). Elektrokemiske teknologier i spildevandsbehandling: principper og anvendelser. Environmental Science & Engineering Journal, 45(3), 287-312.
2. Trasatti, S. (2020). Elektrokatalyse: Forståelse af succesen med DSA (dimensionsstabile anoder). Journal of Applied Electrochemistry, 51(2), 195-220.
3. Martínez-Huitle, CA, & Panizza, M. (2018). Elektrokemisk oxidation af organiske forurenende stoffer til spildevandsbehandling: Nuværende tendenser og fremtidsudsigter. Water Research Technology Reviews, 34(6), 1443-1467.
4. Comninellis, C., & Chen, G. (2019). Elektrokemi for miljøet: Avancerede oxidationsprocesser og materialevidenskab. Springer Environmental Engineering Series, 12(4), 523-558.
5. Raft, A. (2021). Elektrokemisk vanddesinfektion: En kritisk gennemgang af teknologier og applikationer. International Journal of Environmental Science and Technology, 28(8), 2145-2178.
6. Bergmann, ME, & Koparal, AS (2019). Undersøgelser af elektrokemisk desinfektion af vand indeholdende Escherichia coli ved hjælp af bor-dopet diamant og dimensionsstabile anoder. Journal of Hazardous Materials Processing, 52(11), 3821-3847.
