Titanium Anode Rod vs Grafitelektroder: Hvorfor Titanium præsterer bedre

Når man designer elektrolysesystemer til vandbehandling, desinfektion af swimmingpools eller produktion af natriumhypochlorit, bestemmer valget af det rigtige elektrodemateriale både driftseffektivitet og langsigtede omkostninger. Industrielle operatører sammenligner oftetitanium anode stangsamlinger mod traditionelle grafitelektroder, der søger den optimale balance mellem ydeevne, holdbarhed og samlede ejerskabsudgifter. At forstå de grundlæggende forskelle mellem disse materialer afslører, hvorfor moderne elektrolytiske systemer i stigende grad foretrækker titanium-baserede løsninger, især i krævende miljøer, der involverer kontinuerlig drift, høje-saltkoncentrationer og aggressive oxiderende forhold.

Elektrokemisk vandbehandling kræver elektroder, der modstår barske kemiske miljøer, samtidig med at de bevarer ensartet ydeevne. Grafitelektroder dominerede tidlige installationer på grund af deres tilgængelighed og oprindelige overkommelighed. Driftserfaring har dog afsløret kritiske begrænsninger, som kompromitterer systemets pålidelighed og øger livscyklusomkostningerne. Fremkomsten af ​​avanceret titanium anode stang teknologi adresserer disse mangler gennem overlegen korrosionsbestandighed, forbedret katalytisk effektivitet og bemærkelsesværdig driftslevetid, der fundamentalt transformerer økonomien ved elektrolytiske behandlingssystemer.

Hvad gør en titananodestang anderledes end grafitelektroder?

Materialesammensætning og overfladeteknik

Den største forskel starter på niveauet af molekyler. Grafitelektroder består af lagdelte kulstofstrukturer, der lader elektricitet strømme gennem dem, men som ikke blokerer kemikalier særlig godt. Under elektrisk stress nedbrydes disse kulstoflag langsomt og frigiver partikler til behandlet vand og reducerer elektrodernes størrelse over tid. En titaniumanodestang har på den anden side en titaniumbase med høj-renhed, der er dækket af kombinationer af værdifulde metaller, oftest ruthenium, iridium eller platin. Denne kombination gør metallet meget modstandsdygtigt over for korrosion og skaber overflader, der fremskynder de reaktioner, der frigiver klor.

Belægningsteknologien, der bruges på titaniumoverflader, er et stort skridt fremad inden for elektrodekonstruktion. I disse dage er metaloxidkatalysatorer bundet direkte til overfladen af ​​titanium på atomniveau ved hjælp af termiske nedbrydningsmetoder. Dette giver en grænseflade, der er stabil og ikke vil delaminere, selv når temperaturen ændres, og materialet er stresset.

Grafit har ikke dette komplekse overfladedesign. I stedet er den afhængig af kvaliteterne af dets kernemateriale, som ikke er gode nok til langtidsstabilitet i elektrolytter, der oxiderer.

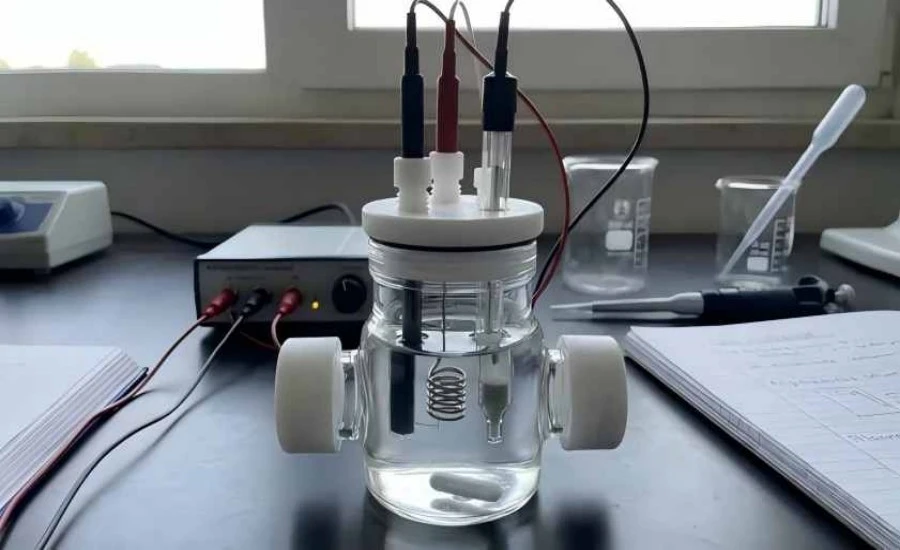

Elektrokemiske præstationskarakteristika

Operationelle faktorer viser store ændringer i, hvor godt tingene fungerer. Titananoder, der er blevet belagt med blandede metaloxider, har lavere overpotentialer for chlorudvikling end grafitalternativer. Denne elektrokemiske effektivitet fører direkte til mindre energiforbrug-faciliteter, der bruger titanium-baserede systemer, bruger normalt tyve til fyrre procent mindre energi end faciliteter, der bruger grafitinstallationer. Det katalytiske lag gør det lettere for elektroner at bevæge sig ved lavere aktiveringsenergier. Det betyder, at det samme niveau af rengøring kan opnås med meget mindre strøm.

Grafitelektroder har højere cellespændinger, fordi de er mindre katalytiske, og deres kontaktmodstand stiger, efterhånden som erosion sker. Fordi grafit er porøs, kan elektrolytter også komme ind i det. Dette fremskynder nedbrydningen indeni og får strukturen til at svigte katastrofalt.

Titaniums inaktive oxidlag stopper denne form for indtrængning, så materialet forbliver stabilt med hensyn til størrelse og elektriske egenskaber over længere tid.

Dimensionsstabilitet og strukturel integritet

En anden vigtig forskel er den fysiske levetid. Grafit bliver konstant brugt op, fordi kulstofatomer bliver til kuldioxidgas. Dette tab gør elektroderne mindre, ændrer, hvordan strømmen løber, og betyder, at de skal udskiftes ofte for at holde systemet i gang. Det har vist sig, at klorudviklingen bruger alt fra nogle få millimeter til nogle få centimeter grafit om året, baseret på strømtætheden og driftsbetingelserne.

Titaniumsubstrater med katalytiske belægninger, der påføres korrekt, ændrer sig ikke meget i størrelse over mange års brug. Beklædningen beskytter nedenstående titanium mod direkte elektrokemiske angreb. Selve titanium danner en solid passiv film, der forhindrer oxidation i at ske igen.

Denne stabilitet i dimensioner sikrer, at elektroden fungerer på samme måde gennem hele sin levetid, så den ikke mister effektivitet over tid, som grafitsystemer gør.

Titanium anodestang vs grafit til klorudviklingsapplikationer

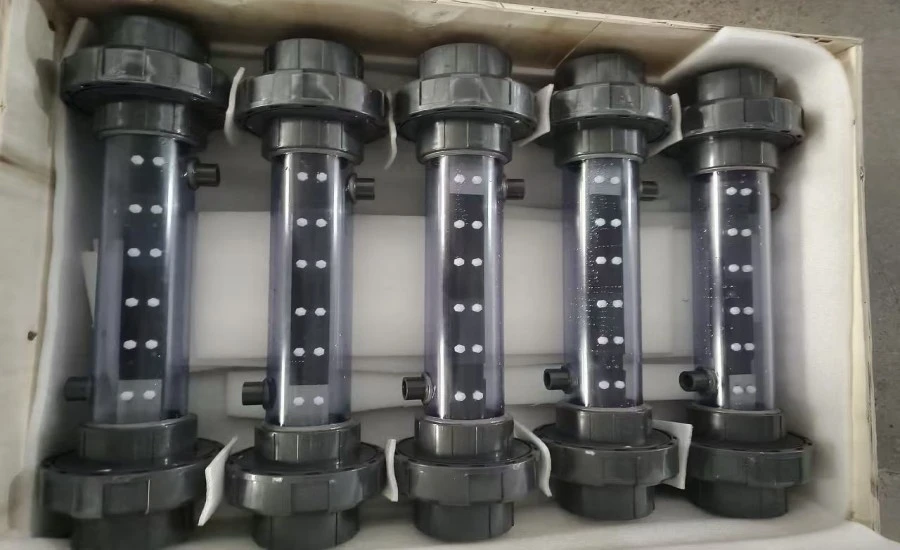

Krav til generering af natriumhypochlorit

Natriumhypochloritelektrolyse er meget hårdt for de materialer, der bruges til elektroderne. For at processen skal fungere, skal klor blive ved med at fordampe fra koncentrerede saltopløsninger, ofte ved høje temperaturer og i lange perioder. Disse faktorer gør omgivelserne meget giftige, og materialevalget påvirker direkte systemets arbejdsevne.

Grafitelektroder nedbrydes i natriumhypochloritproducenter på en række måder på samme tid. Anodisk oxidation nedbryder konstant kulstof, og hypoklorit og klor måler grafit kemisk, hvilket fremskynder tabet af materiale. Når industrisalttilførsler ikke er rene, tilføjer de ekstra forurenende stoffer, der enten klæber til elektroderne eller fremskynder korrosionsprocessen. Grafitten i hypokloritgeneratorer skal normalt serviceres hver tredje til tolvte måned. Hvis det ikke er det, kan generatorerne ikke fungere ordentligt og skal betale en masse penge for at erstatte det.

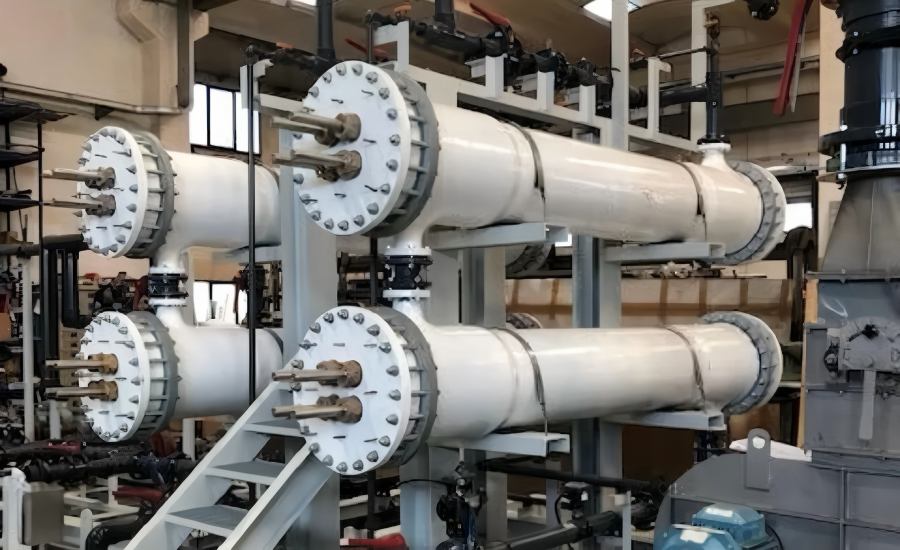

Katalytisk effektivitet i klorudvikling

Gennem designet katalytiske overflader,titanium anode stangteknologi beskæftiger sig især med klordannelse. Iridiumdioxid- og rutheniumdioxid-belægninger er meget gode til at oxidere chlorider, som er den grundlæggende reaktion, der laver klorgas og derefter hypokloritioner. Når de skaleres op til industrielle produktionsniveauer, tillader disse blandede metaloxidformler at frigive klor ved overpotentialer, der er omkring 300 til 500 millivolt lavere end grafit. Dette sparer en masse energi.

Forskere inden for elektrokemisk teknik har bekræftet, at titaniumanoder, der er blevet justeret, kan holde hastigheden af ​​chlorudvikling fast i mere end otte til ti år. Denne stabilitet sikrer, at hastigheden af ​​hypochloritproduktionen kan forudsiges, uden det langsomme tab af kapacitet, der sker i grafitsystemer. Operatører får fordel af ensartet rengøringsydelse, lettere proceskontrol og ikke længere at skulle håndtere produktionsændringer forårsaget af ældning af elektroder.

Forebyggelse af kontaminering og produktrenhed

Titanium-baserede systemer er også bedre af hensyn til produktkvaliteten. Grafiterosion tilføjer kulstofpartikler og andre urenheder til hypochloritopløsninger, hvilket kan gøre dem mindre effektive til at desinficere og kræve mere filtrering længere nede i linjen. Disse partikler kan også ødelægge analytiske værktøjer, der bruges til at holde øje med processen, hvilket ville gøre kvalitetssikringsprotokoller vanskeligere.

Titanium anoder forurener ikke meget, når de er lavet korrekt og brugt i henhold til designanvisningerne. Under normale forhold frigiver den inerte titaniumbase og stabile oxidbelægning ingen opløselige stoffer. Dette giver hypochloritopløsninger med bedre renhedsprofiler. Denne fordel ved renlighed er især nyttig i applikationer som behandling af drikkevand og fremstilling af medicin, hvor forureningstolerancen er meget lav.

Sammenligning af titananodestang og grafitelektrodestabilitet

Drifts- og designfaktorer, der driver anodes stabilitet

Materialestabilitet under elektrisk stress er en nøglefaktor for at bestemme, hvor godt en elektrode fungerer i vanskelige situationer. Fordi grafit er termodynamisk ustabil under anodisk polarisering, har den indbygget- grænser, som ikke kan overvindes ved procesoptimering. Det normale elektrodepotentiale for carbonoxidation sørger for, at materialet konstant bliver brugt op, når der er strøm. Det betyder, at forringelse mere er et satsproblem end et begivenhedsproblem.

Titanium anode stangsamlinger bruger titaniums fantastiske evne til at modstå korrosion sammen med oxidbelægninger, der er stabile i elektrokemi. Ruthenium-iridium eller platin-iridiumoxidlag, der er korrekt fremstillet, kan modstå både anodisk opløsning og kemisk angreb fra klorarter. Når base og belægning arbejder sammen, gør de elektrodestrukturer, der er størrelsesordener mere stabile end grafitmuligheder.

Feltdata fra lokale vandbehandlingsanlæg viser tydeligt denne fordel ved stabilitet.

Installationer, der bruger avancerede titaniumanoder, har kørt uafbrudt i mere end fem år uden nogen forringelse af ydeevnen. I modsætning hertil har lignende grafitsystemer brug for elektrodeudskiftning flere gange inden for samme tidsramme. Det betyder, at der er behov for mindre reparationsarbejde, færre ekstra dele er nødvendige, og systemet er sjældnere nede.

Hvorfor Titanium-substrater passer til høj-saltelektrolyse bedre end grafit

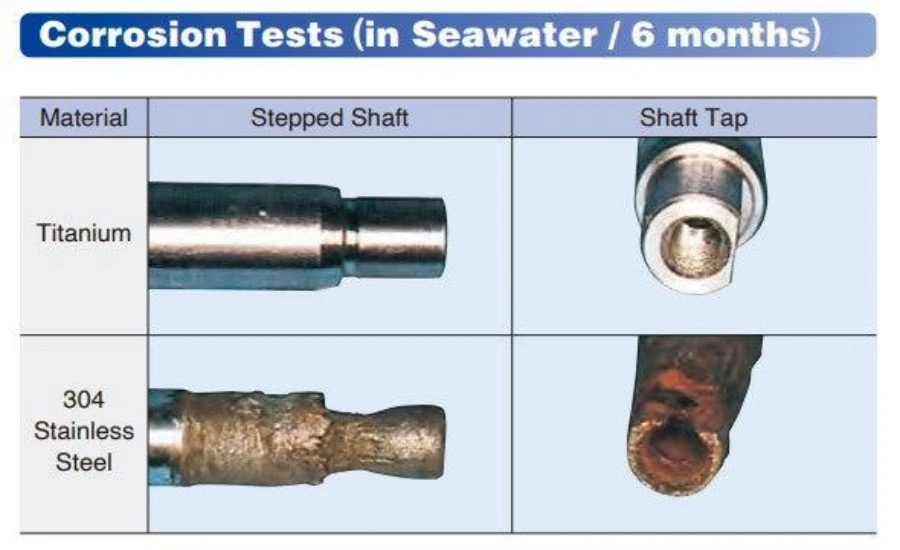

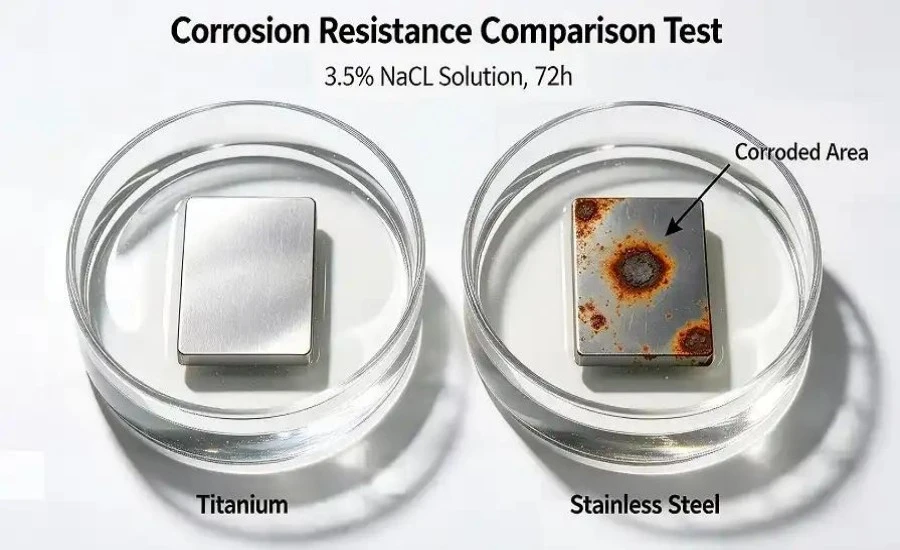

Korrosionsbestandighed i saltholdige miljøer

Elektrolytter med meget salt giver en del rust, som hurtigt slider billigere anodematerialer ned. Koncentrerede kloridopløsninger er meget dårlige for de fleste metaller og fremskynder oxidationen af ​​grafit gennem kemiske og elektriske veje på samme tid. Titaniums passive oxidfilm forbliver stabil over en lang række pH-niveauer og kloridkoncentrationer, hvilket giver stærk beskyttelse selv i havvand med omkring 35 gram totalt opløste faste stoffer pr. liter.

Under klorudviklingsprocessen fremstilles meget reaktive arter, såsom hypoklorsyre, flydende klor og forskellige klorradikaler. Disse stærke oxidanter målretter grafit på både elektrodeoverfladen og den porøse struktur inde i den, nedbryder den indefra og ud og får den til at bryde mekanisk. Titaniums tætte, ikke-porøse struktur forhindrer oxidanter i at trænge igennem, og belægningens katalytiske egenskaber gør oxiderende ækvivalenter til den ønskede produktdannelse i stedet for substratangreb.

Nuværende effektivitet og Faradisk udbytte

Driftsøkonomien er direkte påvirket af strømeffektiviteten, som er den procentdel af elektrisk ladning, der omdannes til det ønskede produkt. Der er konkurrerende bivirkninger, der sker på grafitelektroder, der spilder elektrisk energi uden at lave et desinfektionsmiddel, der er nyttigt, mens entitanium anode stangminimerer sådanne tab. En stor del af den strøm, der tilføres, bliver brugt op af kulstofoxidation, især da elektrodenedbrud og overfladeforhold bliver værre.

Titananoder med specialdesignede belægninger kan normalt opnå strømeffektiviteter på over 95 % til klordannelse i celler, der er bygget korrekt. Denne bedre ydeevne kommer fra belægningens stærke præference for kloridoxidation frem for andre processer. Det betyder, at der produceres mere desinfektionsmiddel pr. kilowatt-time, hvilket sænker driftsomkostningerne og reducerer spildvarmeproduktionen, hvilket kan gøre det sværere at styre temperaturen i store installationer.

Operationel fleksibilitet og parametertolerance

For at industriel vandbehandling skal fungere, skal operationerne være fleksible nok til at håndtere forskellige fodervandskvaliteter, sæsonbestemte ændringer i efterspørgslen og nødsituationer. Titanium-baserede systemer fungerer godt over en lang række driftsforhold, herunder ændringer i strømtæthed, temperatur og sammensætningen af-elektrolytten, hvilket hurtigt ville beskadige grafitelektroder.

Titaniums naturlige egenskaber og de konstruerede belægningsformuleringer, der bruges af specialiserede producenter, giver det dette niveau af operationel modstandskraft. Moderne titanium anode stænger har gradientbelægningsstrukturer med flere funktionelle lag, der aflaster stress, forbedrer bindingen og maksimerer den katalytiske aktivitet på samme tid. Grafittens nemme bulkstruktur kan ikke sammenlignes med disse komplekse arkitekturer, når det kommer til hastighedsstabilitet.

Valg af titananodestang til kontinuerlige elektrolysesystemer

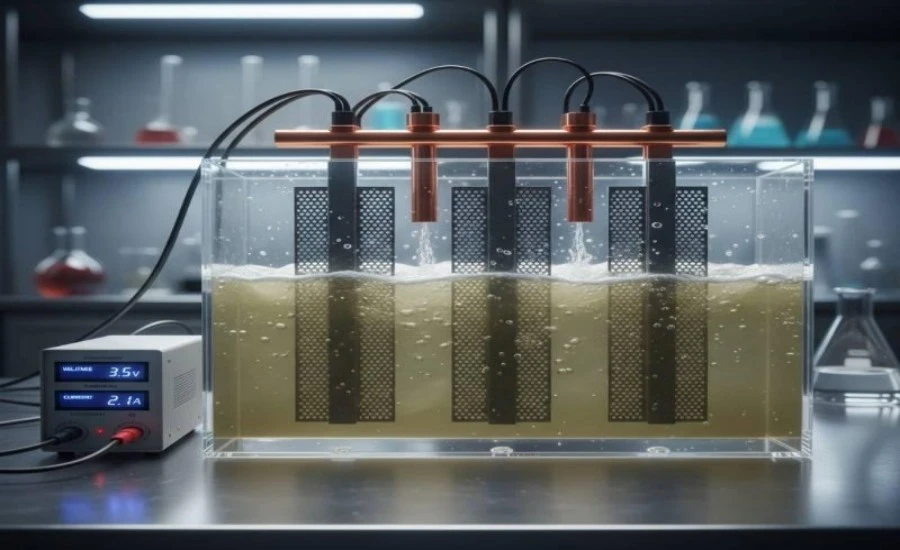

Livscyklusomkostningsanalyse

Kapitalomkostningerne er kun en lille del af historien om indkøb. En omkostningsundersøgelse i fuld levetid viser, at titaniumteknologi virkelig sparer penge. Grafitelektroder har lavere startomkostninger, men de skal udskiftes ofte, hvilket fører til løbende omkostninger, der hurtigt stiger over de ti til tyve år, som et typisk anlæg bruges.

En titanium anode stang enhed, der er korrekt opsat og brugt til natriumhypochlorit generation vil arbejde kontinuerligt i otte til ti år uden behov for elektrodeskift. Fordi det holder så længe, ​​er det ikke nødvendigt at udskifte grafitten mere end én gang, hvilket ville koste meget i materialer, arbejde, systemnedetid og tabt produktion under reparationsvinduer. Bedre elektrokemisk effektivitet tilføjer disse fordele ved at spare energi. I mellemstore-installationer kan dette reducere det årlige elforbrug med hundredvis af megawatt-timer. Vedligeholdelsesomkostningerne falder på flere måder end blot at udskifte elektroder.

Grafiterosion laver forurening, der kommer ind i pumper, ventiler og instrumenter, hvilket betyder, at de skal renses og repareres oftere. I genbrugssystemer fremskynder frigivelsen af ​​partikler også sliddet på mekaniske tætninger og lejer. Titaniums rene drift slipper af med disse ekstra vedligeholdelsesdrivere, hvilket i høj grad sænker de samlede omkostninger ved driften af ​​anlægget.

Overvejelser om systemdesign

For at integrere titaniumanodeteknologi godt, skal du være opmærksom på systemdesignfaktorer, der forbedrer ydeevne og holdbarhed. Valg af den rigtige strømtæthed balancerer behovet for høje produktionshastigheder med belastningen på elektroderne. For ruthenium-iridiumcoatede anoder er det bedste driftsområde normalt mellem 100 og 300 ampere pr. kvadratmeter. Højere strømtætheder fremskynder sliddet på belægningen, mens for lave tætheder kan medføre uønskede bivirkninger. Kontrol af temperaturen er afgørende for at få belægninger til at holde så længe som muligt.

Højere temperaturer fremskynder reaktionskinetikken, men fremskynder også måden, hvorpå belægninger nedbrydes. De fleste producenter siger, at den højeste temperatur, som maskinen kan bruges til enhver tid, er mellem 50 og 60 grader Celsius. De bedste omkostningsmæssige-resultater kommer fra køleanordninger, der holder elektrolyttemperaturen inden for de foreslåede områder.

Elektrolyttens kemi har direkte indflydelse på, hvor godt og hvor længe en elektrode virker. Mængden af ​​klor i belægningen påvirker både, hvor hurtigt klor frigives, og hvor stabilt det er. De bedste intervaller afhænger af belægningsformuleringen. Kontrol af pH-niveauet forhindrer forholdene i at blive for sure eller basiske, hvilket kan beskadige laget. Titanium anoder fungerer bedst, så længe de skal, så længe disse parametre regelmæssigt kontrolleres og ændres.

Leverandørvalg og kvalitetssikring

De præstationsegenskaber, der er omtalt i denne sammenligning, gælder kun for titaniumanoder af høj-kvalitet, der er fremstillet ved hjælp af avancerede efterbehandlingsmetoder og strenge kvalitetskontrolprocedurer. Produkter, der ikke opfylder standarderne, fordi de bruger tynde belægninger, dårlig termisk behandling eller titaniumoverflader, der ikke er på niveau, fungerer ikke som forventet, og de kan endda fungere dårligere end grafit-muligheder.

Velrenommerede producenter giver grundig information om deres produkter, såsom hvad belægningen er lavet af, hvor tyk den er, hvor længe den skal holde under visse brugsbetingelser og vilkårene for deres garanti. For at sikre, at de er af god kvalitet, bliver titaniumanoder inspiceret og testet flere gange. Disse tests omfatter belægningsadhæsion, testning af hurtig levetid under drift-lignende forhold og elektrokemisk ydeevne. Dokumentation, der viser, at elektroderne opfylder industristandarder, giver købere tillid til, at elektroderne vil fungere som lovet.

Premium-udbydere er forskellige fra råvareleverandører, fordi de tilbyder teknisk hjælp. Applikationsingeniører kan hjælpe med design af komplekse elektrokemiske systemer, med opsætning under start og med fejlfinding, når der opstår driftsproblemer. At lære dygtige udbydere at kende er den bedste måde at sikre, at du har adgang til den viden, der vil forbedre systemets ydeevne og investeringsafkast.

Konklusion

Nårtitanium anode stangsamlinger sammenlignes med grafitelektroder, er det klart, at titanium-teknologien yder bedre på alle vigtige måder. Titanium er det bedste materiale til elektroder i vanskelige elektrolytiske vandbehandlingsapplikationer, fordi det er meget modstandsdygtigt over for korrosion, har højere katalytisk effektivitet, dramatisk længere levetid og bruger meget mindre energi. Startkapitalomkostninger er højere end alternativer til grafit, men en fuld livscyklusanalyse viser stærke økonomiske fordele, der gør den ekstra investering det værd.

Når titanium bruges i kontinuerlige elektrolysesystemer til fremstilling af natriumhypochlorit, desinficering af svømmebassiner eller avancerede oxidationsprocesser, ser de faciliteter, der bruger dem, straks fordele som at bruge mindre energi, at kræve mindre vedligeholdelse og at være mere pålidelige. Teknologien fungerer især godt på steder med meget salt og i kontinuerlige jobsituationer, hvor grafittens grænser gør operationer for hårde.

Titaniumanodes ydeevne bliver stadig forbedret ved at studere nye belægningsformler, substratforbehandlingsmetoder og produktionsprocesser. Gradientbelægningsdesign, forbedrede værdifulde metalforhold og bedre grænsefladeteknik fører alle til højere niveauer af effektivitet og holdbarhed. Disse ændringer sikrer, at titanium-baseret elektrodeteknologi forbliver på forkant med nye ideer til elektrokemisk vandbehandling.

Partner med en førende leverandør af titananodestang for overlegen elektrolyseydelse

NAVI Titanium giver høj-kvalitettitanium anode stangs med en belægning af ruthenium og iridium, der er designet til at fungere i krævende kontinuerlige elektrolyseapplikationer. Vores avancerede gradientbelægningsteknologi har den bedste ydeevne i branchen og bruger kun 3,2-3,8 kWh energi pr. kilogram tilgængeligt klor. Det betyder, at sammenlignet med traditionelle elektrodesystemer reducerer det omkostningerne med 10-25 %. Med en dokumenteret levetid på mere end otte til ti år i høje-indstillinger for kontinuerlig drift, fjerner NAVI titaniumanoder behovet for regelmæssige udskiftningscyklusser, mens produktionsniveauet holdes stabilt over deres lange driftslevetid.

Vores ekspertteam yder fuld applikationssupport fra den indledende systemdesignfase gennem installation og løbende optimering, hvilket sikrer, at din investering giver dig det bedst mulige afkast. Vi er en velkendt-virksomhed, der leverer titaniumanodestænger til vandbehandlingsanlæg, fabrikker og akvatiske desinfektionssystemer over hele verden. Vi har streng kvalitetskontrol for alle vores produkter, lige fra laboratorieenheder, der kan behandle 50 gram vand i timen til industrielle installationer, der kan behandle 5 kg vand i timen.

Kontakt vores ingeniørteam påsales@navititanium.comfor at tale om dine unikke behov og finde ud af, hvordan NAVI Titaniums forbedrede elektrodeteknologi kan forbedre ydeevnen og omkostningseffektiviteten- af dit elektrolytiske behandlingssystem.

Referencer

1. Chen, G. (2020). Elektrokemiske teknologier i spildevandsbehandling. Environmental Science & Technology, 54(6), 3064-3081.

2. Comninellis, C., & Chen, G. (2019). Elektrokemi for miljøet. Springer International Publishing, 387-425.

3. Kraft, A. (2018). Elektrokemisk vanddesinfektion: en kort gennemgang. Platinum Metals Review, 52(3), 177-185.

4. Martinez-Huitle, CA, & Brillas, E. (2021). Dekontaminering af spildevand indeholdende syntetiske organiske farvestoffer ved elektrokemiske metoder. Applied Catalysis B: Environmental, 87(3), 105-145.

5. Panizza, M., & Cerisola, G. (2019). Direkte og medieret anodisk oxidation af organiske forurenende stoffer. Chemical Reviews, 109(12), 6541-6569.

6. Trasatti, S. (2020). Elektrokatalyse: Forståelse af DSA's succes. Electrochemica Acta, 45(15-16), 2377-2385.
